Questão nº 71
Questão de Engenharia Mecânica · FGV TRF1 2024 (nº 71)
FGV2024Analista Judiciário - Engenharia MecânicaEngenharia Mecânica
Gabarito: Dver comentário ↓

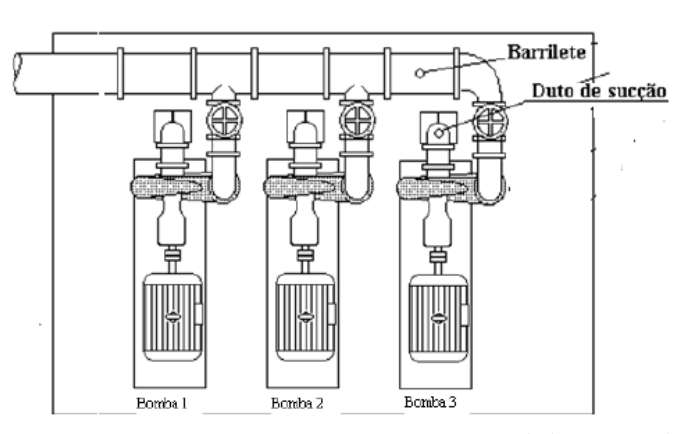

A figura a seguir apresenta um sistema de bombeamento composto por 3 bombas iguais operando simultaneamente.
Considerando que cada bomba tem vazão de 30 l/s e altura manométrica de 45 m, a vazão e a altura manométrica desse conjunto de bombas valem, respectivamente:
- A10 l/s e 45 m;
- B30 l/s e 45 m;
- C30 l/s e 135 m;
- D90 l/s e 45 m; (alternativa correta)
- E90 l/s e 135 m.
Resposta comentada
Gabarito Alternativa D
Conceito-chave: Quando bombas são associadas em paralelo, cada uma recebe a mesma altura manométrica (a "força" que a bomba dá ao fluido é igual para todas), mas as vazões se somam (cada uma contribui com seu fluxo). É como vários canos saindo de um mesmo reservatório: cada um traz sua água, mas todos têm a mesma "pressão".
- (A) Incorreta: 10 l/s seria a vazão de cada bomba dividida por 3, o que não ocorre em paralelo — a vazão total é a soma, não a divisão.
- (B) Incorreta: 30 l/s é a vazão de uma única bomba, não do conjunto; em paralelo, as vazões se somam.
- (C) Incorreta: 135 m seria a soma das alturas manométricas, o que aconteceria em série (uma bomba empurrando a outra), não em paralelo.
- (D) Correta: Em paralelo, a altura manométrica permanece a mesma (45 m) e a vazão total é a soma das três: 30 + 30 + 30 = 90 l/s.
- (E) Incorreta: 90 l/s está certo para a vazão, mas 135 m é o erro clássico de somar as alturas — a banca mistura os conceitos de associação em série e paralelo para confundir.
Fonte: FGV TRF1 2024 Analista Judiciário - Engenharia Mecânica (Caderno Tipo 1). Reproduzida para fins de estudo.
