Questão de Engenharia Elétrica · FGV TJDFT 2022 (nº 56)

Conceito-chave: Em um arranjo misto, módulos em série somam tensão (V) e mantêm a mesma corrente; módulos em paralelo somam corrente (A) e mantêm a mesma tensão. A potência total é sempre $P = V \times I$, mas o "pulo do gato" é identificar quantos módulos estão em cada ramo e como eles se combinam.

• (A) Incorreta: 100 W seria a potência de um único módulo ($20\,V \times 5\,A$), ignorando completamente o arranjo misto.
• (B) Incorreta: 150 W não corresponde a nenhuma combinação lógica de série/paralelo com os valores dados (ex.: 3 módulos em série dariam 60 V × 5 A = 300 W, não 150 W).
• (C) Incorreta: 300 W seria o resultado de um ramo com 3 módulos em série (60 V × 5 A), mas o arranjo tem mais de um ramo em paralelo.

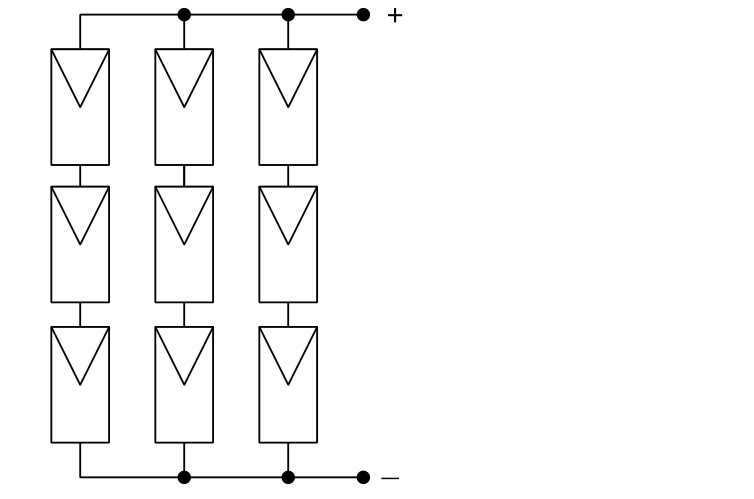

• (D) Incorreta: 600 W seria o resultado de 6 módulos em série (120 V × 5 A), mas a figura mostra 3 ramos em paralelo, cada um com 3 módulos em série.
• (E) Correta: Cada ramo em série tem $3 \times 20\,V = 60\,V$ e corrente de $5\,A$. Com 3 ramos em paralelo, a corrente total é $3 \times 5\,A = 15\,A$. Potência total: $P = 60\,V \times 15\,A = 900\,W$.

Armadilha do distrator (D): A banca tenta fazer você contar 6 módulos e multiplicar direto $6 \times 100\,W = 600\,W$, mas isso só valeria se todos estivessem em série (o que somaria tensão, não potência). No arranjo misto, a potência não é simplesmente "número de módulos × potência unitária" — você precisa primeiro combinar as tensões dos ramos em série e depois somar as correntes dos ramos em paralelo.
