Questão de Engenharia Elétrica · FGV TJDFT 2022 (nº 48)

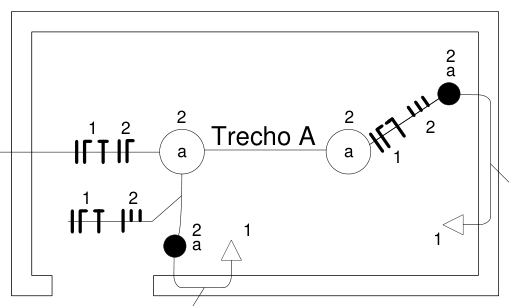

Conceito-chave: Em um eletroduto, a representação dos condutores indica quantos fios passam por ali e quais são eles (fase, neutro, retorno, terra). A pegadinha está em contar os fios que saem do quadro de distribuição e chegam ao ponto de comando, sem esquecer que o retorno (que liga o interruptor à lâmpada) também passa pelo mesmo eletroduto.

• (A) Correta: Mostra exatamente os condutores que passam no Trecho A: fase (vinda do quadro), retorno (que sai do interruptor para a lâmpada) e neutro (que vai direto para a lâmpada), totalizando 3 fios no eletroduto, conforme o circuito de interruptor simples com lâmpada.

• (B) Incorreta: Apresenta apenas 2 condutores (fase e retorno), esquecendo o neutro que também percorre o Trecho A para alimentar a lâmpada, pois o neutro não passa pelo interruptor, mas vai direto ao ponto de luz.

• (C) Incorreta: Mostra 4 condutores, incluindo um terra que não existe nesse trecho (a lâmpada e o interruptor simples não têm aterramento nesse circuito), além de duplicar o neutro sem necessidade.

• (D) Incorreta: Indica apenas 1 condutor (fase), o que é impossível, pois o circuito precisa de pelo menos 3 fios para funcionar (fase, retorno e neutro) — a banca tenta confundir com a ideia de "um fio por função", mas o eletroduto carrega todos os condutores do circuito.

• (E) Incorreta: Apresenta 3 condutores, mas com a combinação errada: mostra fase, neutro e terra, omitindo o retorno — sem o retorno, a lâmpada não pode ser comandada pelo interruptor, pois o retorno é o fio que liga o interruptor à lâmpada.

Armadilha da banca (na alternativa mais tentadora, a B): A pegadinha clássica é contar apenas os fios que "saem" do interruptor (fase e retorno) e esquecer que o neutro também está no mesmo eletroduto, indo direto para a lâmpada. O aluno que não desenha o circuito mentalmente cai nela, achando que o Trecho A só tem 2 fios.
