Questão de Engenharia Elétrica · FGV TCE-PA 2024 (nº 92)

A taxa de transmissão mínima é a velocidade com que os dados precisam ser enviados para que não haja atraso ou perda de informações, calculada dividindo o tamanho total do pacote (dados mais cabeçalhos) pelo tempo que esse pacote representa.

• Cálculo da duração de um pacote:

  • Cada quadro G723.1 tem duração de 30 ms.
  • Um pacote IP transmite 4 quadros.
  • Duração total de um pacote = 4 quadros * 30 ms/quadro = 120 ms = 0,120 segundos.

• Cálculo do tamanho total de um pacote:

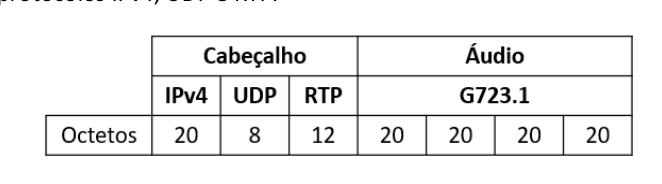

  • Tamanho do cabeçalho (IPv4 + UDP + RTP) = 20 octetos + 8 octetos + 12 octetos = 40 octetos.
  • Tamanho do payload (4 quadros G723.1) = 4 quadros * 20 octetos/quadro = 80 octetos.
  • Tamanho total do pacote = Cabeçalho + Payload = 40 octetos + 80 octetos = 120 octetos.
  • Convertendo para bits: 120 octetos * 8 bits/octeto = 960 bits.

• Cálculo da taxa de transmissão:

  • Taxa = (Tamanho total do pacote em bits) / (Duração do pacote em segundos)
  • Taxa = 960 bits / 0,120 segundos = 8000 bits/segundo.
  • Convertendo para kbps: 8000 bits/segundo / 1000 = 8 kbps.

• (A) Incorreta: Este valor é muito baixo e não considera o tamanho total do pacote com os cabeçalhos e o payload de áudio.

• (B) Incorreta: A pegadinha aqui é que 5,3 kbps (ou 6,3 kbps) é a taxa de bits apenas do codec G723.1 para o áudio em si (o payload), sem considerar os cabeçalhos dos protocolos (IPv4, UDP, RTP) que são essenciais para a transmissão na rede. A questão pede a taxa de transmissão mínima necessária para o pacote IP completo.

• (C) Correta: Conforme os cálculos detalhados acima, a taxa de transmissão mínima necessária, incluindo os cabeçalhos e o payload de áudio, é de 8 kbps.

• (D) Incorreta: Este valor é superior ao necessário e não corresponde aos cálculos baseados nas informações fornecidas.

• (E) Incorreta: Este valor é superior ao necessário e não corresponde aos cálculos baseados nas informações fornecidas.
