Questão nº 70
Questão de Engenharia Elétrica · FGV TCE-PA 2024 (nº 70)
A Teoria da Propagação em telecomunicações estuda como os sinais eletromagnéticos se comportam ao atravessar diferentes meios, abrangendo atenuação, desvanecimento lento e desvanecimento rápido.

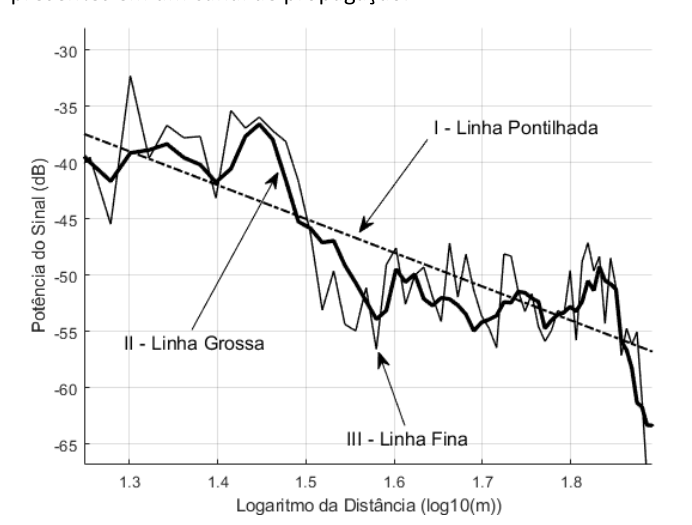

Abaixo é representado um gráfico de Potência do Sinal (dB) versus o Logaritmo da distância com os diferentes efeitos presentes em um canal de propagação.

A seguir são apresentados os elementos que compõem esse canal de propagação.
( ) Desvanecimento lento.
( ) Desvanecimento rápido.
( ) Atenuação de propagação.
A relação correta na ordem apresentada, entre os elementos que compõem um canal de propagação e as linhas mostradas no gráfico apresentado, é:
- AI, II e III.
- BI, III e II.
- CII, I e III.
- DII, III e I. (alternativa correta)
- EIII, II e I.
Resposta comentada
Gabarito Alternativa D
A propagação de sinais em telecomunicações descreve como a potência de um sinal eletromagnético muda ao longo do caminho, sendo afetada por três fenômenos principais: a atenuação de propagação (perda de potência com a distância), o desvanecimento lento (variações de potência em larga escala devido a obstáculos) e o desvanecimento rápido (flutuações rápidas de potência devido a múltiplos caminhos do sinal).
- (A) Incorreta: Esta alternativa inverte a atribuição dos fenômenos às linhas do gráfico, não correspondendo à forma como cada efeito se manifesta na potência do sinal.
- (B) Incorreta: A ordem apresentada não reflete a correta identificação dos tipos de desvanecimento e atenuação com as respectivas linhas no gráfico.
- (C) Incorreta: Esta alternativa atribui incorretamente a atenuação de propagação e o desvanecimento rápido, não seguindo a representação gráfica dos fenômenos.
- (D) Correta:
- Desvanecimento lento (primeiro item da lista) é representado pela Linha II. Esta linha mostra as variações de potência em uma escala intermediária, "ondulando" em torno da atenuação de propagação (Linha I), causadas por grandes obstáculos como edifícios.
- Desvanecimento rápido (segundo item da lista) é representado pela Linha III. Esta linha exibe as flutuações mais rápidas e de menor escala na potência do sinal, resultantes da interferência construtiva e destrutiva de múltiplos caminhos que o sinal percorre até o receptor.
- Atenuação de propagação (terceiro item da lista) é representada pela Linha I. Esta é a tendência geral de queda da potência do sinal com o aumento da distância, sendo a curva mais suave e de maior escala, que serve como base para os outros tipos de desvanecimento.
A armadilha mais tentadora seria confundir o desvanecimento lento com o rápido, trocando as linhas II e III, ou não identificar corretamente a Linha I como a atenuação de propagação base. A Linha I é a perda média de potência com a distância, a Linha II são as variações em torno da Linha I (desvanecimento lento), e a Linha III são as variações rápidas em torno da Linha II (desvanecimento rápido).
- (E) Incorreta: Esta alternativa troca o desvanecimento lento pelo desvanecimento rápido, o que é um erro comum, pois a Linha III (mais "serrilhada") representa as variações mais rápidas, enquanto a Linha II (mais "ondulada") representa as variações mais lentas.
Fonte: FGV TCE-PA 2024 Auditor de Controle Externo - Administrativa - Engenharia de Telecomunicações (Caderno Tipo 1). Reproduzida para fins de estudo.
