Questão nº 65
Questão de Engenharia Civil · FGV CMSP 2024 (nº 65)

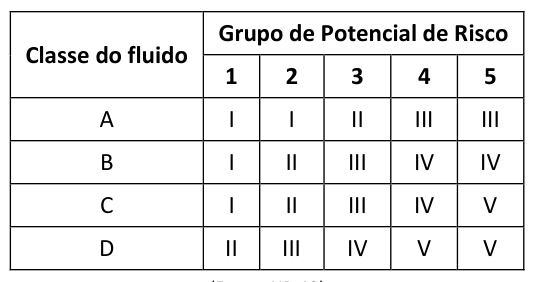

A tabela a seguir foi extraída da NR 13 e trata da categorização de vasos de pressão em função do fluido e do grupo potencial de risco.
Assim, um vaso de pressão que armazena 10m³ de ar comprimido a uma pressão de 1,5MPa é um vaso de categoria
- AI.
- BII.
- CIII. (alternativa correta)
- DIV.
- EV.
Resposta comentada
Gabarito Alternativa C
A categorização de vasos de pressão pela NR-13 depende do tipo de fluido que ele armazena e do produto da pressão de operação (P) pelo volume (V) do vaso.
(A) Incorreta: Esta categoria seria para P.V > 100 para o Grupo 5 de fluidos, ou para P.V > 10 para fluidos do Grupo 1, o que não se aplica ao caso.
(B) Incorreta: Esta categoria seria para 100 >= P.V > 30 para o Grupo 5 de fluidos, o que não corresponde ao valor calculado.
(C) Correta: O fluido "ar comprimido" se enquadra no Grupo 5 (Outros fluidos), pois não é inflamável, tóxico, hidrogênio ou acetileno. O produto da pressão (P = 1,5 MPa) pelo volume (V = 10 m³) é P.V = 1,5 * 10 = 15 MPa.m³. Consultando a tabela para o Grupo 5, a faixa "30 >= P.V > 10" corresponde à Categoria III, e 15 MPa.m³ se encaixa nesta faixa.
(D) Incorreta: Esta categoria seria para 10 >= P.V > 1 para o Grupo 5 de fluidos, o que não corresponde ao valor calculado.
(E) Incorreta: Esta categoria seria para P.V <= 1 para o Grupo 5 de fluidos, o que não corresponde ao valor calculado.
Fonte: FGV CMSP 2024 Consultor Técnico Legislativo - Engenharia Civil (Segurança do Trabalho) (Caderno Tipo 1). Reproduzida para fins de estudo.
