Questão nº 57
Questão de Engenharia Civil · FGV CMSP 2024 (nº 57)

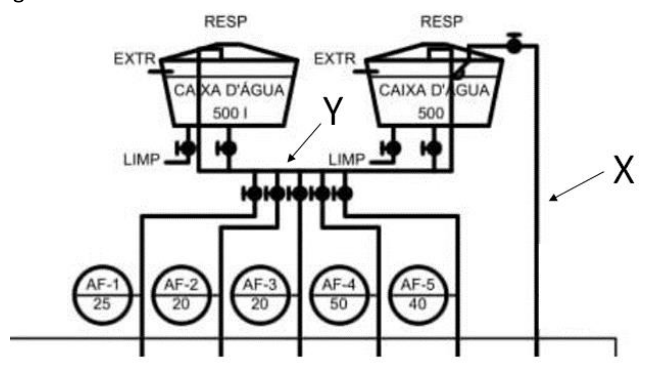

Parte do diagrama vertical de instalação de água fria e água quente de uma residência unifamiliar é apresentada na figura a seguir.
Sabendo que a água é bombeada da cisterna para as caixas d'água, as tubulações indicadas por X e Y são conhecidas como
- Arecalque e barrilete. (alternativa correta)
- Brecalque e ramal predial.
- Crecalque e alimentador predial.
- Dalimentador predial e barrilete.
- Ealimentador predial e ramal predial.
Resposta comentada
Gabarito Alternativa A
O recalque é a tubulação que leva a água bombeada de um reservatório inferior (como uma cisterna) para um reservatório superior (caixa d'água). O barrilete é a tubulação principal que sai do reservatório superior e distribui a água para as diversas colunas (ramais) que abastecem os pontos de consumo dentro da edificação.
- (A) Correta: A tubulação X é o recalque, pois bombeia a água da cisterna para as caixas d'água. A tubulação Y é o barrilete, pois distribui a água das caixas d'água para o restante da instalação.
- (B) Incorreta: Embora X seja recalque, Y não é um ramal predial. O ramal predial é a tubulação que conecta a rede pública de abastecimento à instalação predial, geralmente antes da cisterna ou do hidrômetro.
- (C) Incorreta: Embora X seja recalque, Y não é um alimentador predial. O alimentador predial é a tubulação que leva a água da rede pública até o reservatório (inferior ou superior) da edificação.
- (D) Incorreta: X não é um alimentador predial; é o recalque. Y é o barrilete, mas a primeira parte da alternativa está incorreta.
- (E) Incorreta: X não é um alimentador predial, e Y não é um ramal predial. Ambas as designações estão incorretas para as tubulações indicadas.
Fonte: FGV CMSP 2024 Consultor Técnico Legislativo - Engenharia Civil (Segurança do Trabalho) (Caderno Tipo 1). Reproduzida para fins de estudo.
