Questão de Engenharia Civil · FGV CMSP 2024 (nº 58)

Para que uma lâmpada acenda e funcione com segurança, ela precisa de energia (fase), um caminho de volta para a energia (neutro) e uma proteção contra choques (terra). O interruptor, por sua vez, controla a passagem da fase para a lâmpada, usando um fio de retorno.

(A) Incorreta: Faltam o condutor de retorno (essencial para o interruptor controlar a lâmpada) e o condutor terra (essencial para a segurança da instalação).
(B) Incorreta: Esta é a alternativa mais tentadora. Ela inclui fase, neutro e retorno, que são os condutores funcionais para a lâmpada acender e o interruptor operar. A armadilha da banca aqui é fazer o aluno esquecer o condutor terra. O condutor terra é fundamental para a segurança da instalação, protegendo contra choques elétricos em caso de falhas. Uma instalação "adequada" (como pede a questão) sempre inclui o terra.

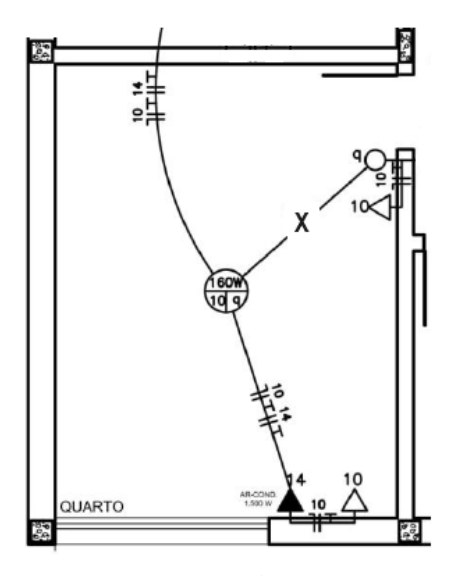

(C) Correta: Para que a instalação funcione adequadamente, o eletroduto X (que liga o Quadro de Distribuição ao interruptor) deve conter:

• Um condutor fase: Leva a energia do Quadro de Distribuição até o interruptor.
• Um condutor neutro: Passa pelo eletroduto para chegar à lâmpada, completando o circuito elétrico.
• Um condutor de retorno: Leva a energia (fase chaveada) do interruptor até a lâmpada.
• Um condutor terra: Passa pelo eletroduto para chegar à lâmpada, garantindo a segurança da instalação conforme as normas.
  (D) Incorreta: Dois condutores fase não são necessários para um interruptor simples controlando uma única lâmpada em um circuito monofásico. Além disso, falta o condutor terra.
  (E) Incorreta: Assim como na alternativa D, dois condutores fase não são necessários para esta configuração de interruptor simples e lâmpada.
