Questão de Engenharia Civil · FGV TCE-PA 2024 (nº 94)

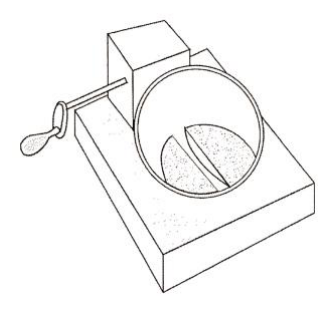

O ensaio mostrado na figura, utilizando o aparelho de Casagrande, serve para descobrir o limite de liquidez do solo, que é o teor de umidade (quantidade de água) a partir do qual um solo fino passa de um estado plástico (moldável) para um estado líquido (flui como um fluido).

• (A) Correta: O aparelho de Casagrande, como o mostrado na figura, é especificamente projetado para determinar o limite de liquidez do solo, que é um dos limites de Atterberg.
• (B) Incorreta: O grau de saturação é a relação entre o volume de água e o volume de vazios no solo, determinado por medições de massa e volume, não por este aparelho.
• (C) Incorreta: O grau de compactação é a relação entre a massa específica seca do solo no campo e a massa específica seca máxima obtida em laboratório (ensaio de Proctor), não sendo determinado por este aparelho.
• (D) Incorreta: O limite de plasticidade é outro limite de Atterberg, mas é determinado enrolando-se uma amostra de solo em forma de fio até que se desintegre, não utilizando o aparelho de Casagrande. A armadilha aqui é que ambos são limites de Atterberg e caracterizam a consistência do solo, mas são ensaios distintos com procedimentos e equipamentos diferentes. O aparelho da imagem é exclusivo para o limite de liquidez.
• (E) Incorreta: A composição granulométrica é a distribuição dos tamanhos das partículas do solo, determinada por peneiramento e/ou sedimentação, não por este aparelho.
