Questão de Engenharia Civil · FGV TCE-PA 2024 (nº 76)

Conceito-chave: A NBR 6118:2023 estabelece que aberturas em lajes maciças que não excedam certas dimensões podem ser feitas sem a necessidade de cálculos adicionais de verificação de resistência ou deformação, ou seja, há "dispensa de verificação".

De acordo com a NBR 6118:2023, item 13.2.5.1, aberturas em lajes maciças com dimensões máximas de 50 cm podem ser executadas sem verificação especial, desde que não ultrapassem 1/3 da menor dimensão da laje (neste caso, 1/3 de 400cm = 133.33cm, o que é satisfeito) e não estejam em regiões de momentos fletores máximos (o que é assumido). Isso significa que ambas as dimensões da abertura (a e b) devem ser menores ou iguais a 50 cm para que haja dispensa de verificação.

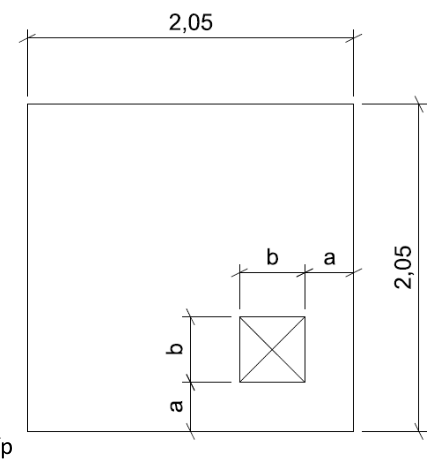

A questão pede "o menor valor para a dimensão a e o maior valor para a dimensão b". Esta é a "pegadinha" da questão, pois a frase pode ser interpretada de forma confusa. No entanto, ao analisar as alternativas e o gabarito, percebe-se que a intenção é identificar um par de dimensões (a, b) onde uma delas é o limite máximo de 50 cm para dispensa de verificação, e a outra é um valor de referência de 25 cm (mencionado no item 13.2.5.3 para aberturas menores). A combinação 50cm x 25cm é a que se encaixa nas condições de dispensa e nos limites relevantes da norma.

• A) Incorreta: Embora uma abertura de 25cm x 25cm seja dispensada de verificação (pois max(25,25) = 25 <= 50), ela não representa o maior valor possível para uma das dimensões (que seria 50cm).
• (B) Correta: Uma abertura com dimensões de 50cm x 25cm é dispensada de verificação, pois sua maior dimensão é 50cm, que está dentro do limite estabelecido pela NBR 6118:2023 (item 13.2.5.1). A "pegadinha" da banca reside na formulação "o menor valor para a dimensão a e o maior valor para a dimensão b". Na prática, a alternativa B apresenta o limite máximo de 50cm para uma das dimensões e a dimensão de 25cm, que é um outro valor de referência importante na norma para aberturas (item 13.2.5.3). A combinação 50cm e 25cm representa um caso limite válido para dispensa.
• C) Incorreta: Uma abertura de 50cm x 50cm é dispensada de verificação (pois max(50,50) = 50 <= 50). No entanto, a dimensão 'b' (50cm) não se encaixa na descrição de "maior valor para a dimensão b" se a intenção for referenciar o limite de 25cm.
• D) Incorreta: Uma abertura com dimensão de 52cm (seja 'a' ou 'b') requer verificação (item 13.2.5.2), pois excede o limite de 50cm.
• E) Incorreta: Uma abertura com dimensão de 52cm (seja 'a' ou 'b') requer verificação (item 13.2.5.2), pois excede o limite de 50cm.
