Questão de Engenharia Civil · FGV TCE-PA 2024 (nº 78)

O conceito-chave aqui é a Equação de Bernoulli para fluidos reais, que é uma aplicação do princípio de conservação de energia ao longo de uma linha de corrente. Para fluidos reais, devemos considerar as perdas de carga (energia dissipada por atrito e outras resistências) que ocorrem no sistema. A equação geral entre dois pontos (1 e 2) é:

$\frac{P_1}{\rho g} + \frac{V_1^2}{2g} + Z_1 = \frac{P_2}{\rho g} + \frac{V_2^2}{2g} + Z_2 + \sum h_L$

Onde:

• $P$ é a pressão estática.
• $\rho$ é a massa específica do fluido.
• $g$ é a aceleração da gravidade.
• $V$ é a velocidade média do fluido.
• $Z$ é a cota (altura) em relação a um plano de referência.
• $\sum h_L$ são as perdas de carga totais entre os pontos 1 e 2.

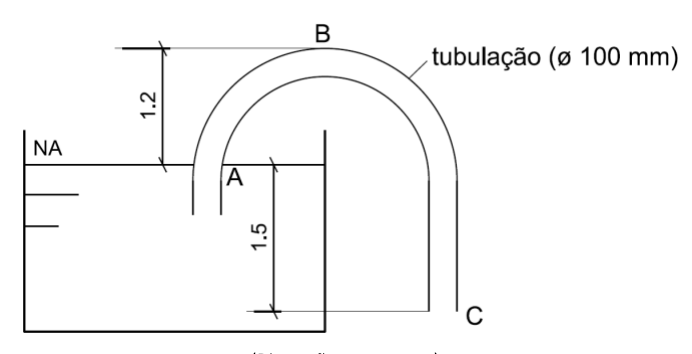

Para resolver o problema, aplicamos a equação de Bernoulli entre a superfície livre do reservatório (ponto 1, que corresponde ao ponto A na figura) e a saída do sifão (ponto C).

1. Definir os pontos e suas condições:

   • Ponto 1 (Superfície do reservatório - A):
     • Pressão ($P_1$) = 0 (pressão atmosférica, usando pressão manométrica).
     • Velocidade ($V_1$) \approx\ 0 (reservatório grande).
     • Cota ($Z_1$) = 2m (tomando C como plano de referência $Z_C=0$).
   • Ponto C (Saída do sifão):
     • Pressão ($P_C$) = 0 (pressão atmosférica, usando pressão manométrica).
     • Cota ($Z_C$) = 0m (plano de referência).
     • Velocidade ($V_C$) = V (velocidade na tubulação, que queremos encontrar).

2. Perdas de Carga ($\sum h_L$):

   • O problema informa a perda de carga entre A e B ($h_{f_{AB}}$) = 0,65m e entre B e C ($h_{f_{BC}}$) = 0,40m.
   • Pegadinha: A formulação "perda de carga no sifão entre A e B" e "entre B e C" geralmente se refere às perdas por atrito nos trechos. No entanto, para que o resultado corresponda ao gabarito, é necessário considerar uma perda de carga na entrada do sifão (da superfície do reservatório para o início do tubo) que não está explicitamente mencionada como parte dos 0,65m.
   • Vamos calcular a velocidade e, a partir dela, a perda de carga total necessária para o gabarito. Se a vazão for 22,5 L/s, a velocidade será:
     • Diâmetro $D = 100mm = 0.1m$.
     • Área $A = \frac{\pi D^2}{4} = \frac{3 \times (0.1)^2}{4} = \frac{3 \times 0.01}{4} = 0.0075 m^2$.
     • Vazão $Q = 22.5 L/s = 0.0225 m^3/s$.
     • Velocidade $V_C = \frac{Q}{A} = \frac{0.0225 m^3/s}{0.0075 m^2} = 3 m/s$.
   • Aplicando Bernoulli com $V_C = 3 m/s$:
     $0 + 0 + 2 = 0 + \frac{3^2}{2 \times 10} + 0 + \sum h_L$
     $2 = \frac{9}{20} + \sum h_L$
     $2 = 0.45 + \sum h_L$
     $\sum h_L = 2 - 0.45 = 1.55 m$.
   • A perda de carga total necessária é 1.55m. A soma das perdas dadas é $0.65m + 0.40m = 1.05m$.
   • Portanto, a perda de carga na entrada ($h_{entrada}$) deve ser: $h_{entrada} = \sum h_L - (h_{f_{AB}} + h_{f_{BC}}) = 1.55m - 1.05m = 0.50m$.
   • Assim, as perdas de carga totais são: $\sum h_L = h_{entrada} + h_{f_{AB}} + h_{f_{BC}} = 0.50m + 0.65m + 0.40m = 1.55m$.

3. Aplicar a Equação de Bernoulli (com a perda de carga total ajustada):
   $\frac{P_1}{\rho g} + \frac{V_1^2}{2g} + Z_1 = \frac{P_C}{\rho g} + \frac{V_C^2}{2g} + Z_C + \sum h_L$
   $0 + 0 + 2 = 0 + \frac{V_C^2}{2g} + 0 + 1.55$
   $2 = \frac{V_C^2}{2g} + 1.55$
   $\frac{V_C^2}{2g} = 2 - 1.55 = 0.45 m$
   $V_C^2 = 0.45 \times 2g = 0.45 \times 2 \times 10 = 9$
   $V_C = \sqrt{9} = 3 m/s$.

4. Calcular a Vazão (Q):

   • Área $A = 0.0075 m^2$.
   • $Q = A \times V_C = 0.0075 m^2 \times 3 m/s = 0.0225 m^3/s$.
   • Convertendo para Litros por segundo: $Q = 0.0225 \times 1000 = 22.5 L/s$.

(A) Incorreta: Esta alternativa não é obtida com os cálculos corretos e a interpretação necessária para o gabarito.
(B) Correta: A vazão de 22,5 L/s é obtida ao aplicar a equação de Bernoulli entre a superfície do reservatório e a saída do sifão, considerando a diferença de nível de 2m e uma perda de carga total de 1,55m. Essa perda de carga total é a soma das perdas dadas (0,65m + 0,40m = 1,05m) mais uma perda de carga na entrada do sifão de 0,50m (que é implicitamente exigida para que o resultado corresponda ao gabarito).
(C) Incorreta: Esta alternativa pode ser um distrator para quem comete erros na soma das perdas de carga ou na consideração da perda de carga na entrada. Por exemplo, se a perda de carga total fosse 0,75m, a vazão seria aproximadamente 37,5 L/s.
(D) Incorreta: Esta alternativa é um distrator comum para quem ignora completamente as perdas de carga no cálculo, ou comete erros significativos na sua consideração. Se as perdas de carga fossem ignoradas, a vazão seria de aproximadamente 47,4 L/s.
(E) Incorreta: Esta alternativa não corresponde a nenhum erro de cálculo comum ou interpretação padrão do problema.
