Questão nº 75
Questão de Engenharia Mecânica · FGV TCE-PA 2024 (nº 75)

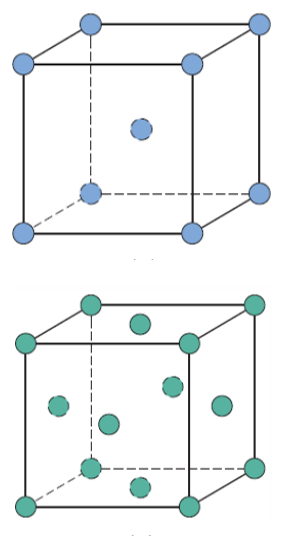

Os átomos dos metais se organizam em estruturas cristalinas, que se relacionam diretamente com suas propriedades. Dessa forma, observe atentamente as duas estruturas apresentadas na figura a seguir.
(1)
(2)
As estruturas (1) e (2) se aplicam, respectivamente, a(o):
- Aprata e cromo. (alternativa correta)
- Bmagnésio e ferro.
- Ccromo e ferro.
- Dprata e magnésio.
- Ecromo e magnésio.
Resposta comentada
Gabarito Alternativa A
A organização dos átomos em um material sólido é chamada de estrutura cristalina, e a menor unidade que se repete para formar essa estrutura é a célula unitária. A estrutura (1) é a Cúbica de Face Centrada (CFC), onde há átomos nos vértices e no centro de cada face do cubo. A estrutura (2) é a Cúbica de Corpo Centrado (CCC), onde há átomos nos vértices e um átomo no centro do cubo.
- (A) Correta: Prata (Ag) possui estrutura Cúbica de Face Centrada (CFC), que corresponde à imagem (1). Cromo (Cr) possui estrutura Cúbica de Corpo Centrado (CCC), que corresponde à imagem (2).
- (B) Incorreta: Magnésio (Mg) possui estrutura Hexagonal Compacta (HC), não Cúbica de Face Centrada (CFC).
- (C) Incorreta: Cromo (Cr) possui estrutura Cúbica de Corpo Centrado (CCC), não Cúbica de Face Centrada (CFC). A armadilha aqui é que o ferro pode ter estrutura CCC (ferro alfa) ou CFC (ferro gama), mas a primeira parte da alternativa já está incorreta para a estrutura (1).
- (D) Incorreta: Magnésio (Mg) possui estrutura Hexagonal Compacta (HC), não Cúbica de Corpo Centrado (CCC).
- (E) Incorreta: Cromo (Cr) possui estrutura Cúbica de Corpo Centrada (CCC), não Cúbica de Face Centrada (CFC), e Magnésio (Mg) possui estrutura Hexagonal Compacta (HC), não Cúbica de Corpo Centrado (CCC).
Fonte: FGV TCE-PA 2024 Auditor de Controle Externo - Administrativa - Engenharia Mecânica (Caderno Tipo 1). Reproduzida para fins de estudo.
