Questão nº 70
Questão de Engenharia Mecânica · FGV PCERJ 2021 (nº 70)
FGV2021Perito Criminal - Engenharia MecânicaEngenharia Mecânica
Gabarito: Aver comentário ↓

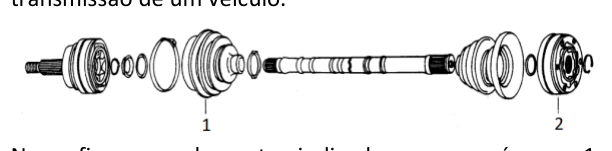

A figura a seguir ilustra, esquematicamente, a árvore de transmissão de um veículo.
Nessa figura, os elementos indicados com os números 1 e 2 são conhecidos, respectivamente, como:
- Acoifa de proteção e junta homocinética; (alternativa correta)
- Bcoifa de proteção e semientrada;
- Csemientrada e coifa de proteção;
- Djunta homocinética e coifa de proteção;
- Ejunta homocinética e semientrada.
Resposta comentada
Gabarito Alternativa A
A junta homocinética é um componente mecânico que permite a transmissão de força e movimento de rotação entre dois eixos que podem estar em ângulos variáveis, mantendo uma velocidade de rotação constante. A coifa de proteção é uma capa flexível que protege essa junta de sujeira e mantém a graxa lubrificante em seu interior.
- (A) Correta: O elemento 1 é a coifa de proteção, uma capa sanfonada que protege a junta, e o elemento 2 é a junta homocinética, responsável por transmitir o movimento do semieixo para a roda em ângulos variáveis e com velocidade constante.
- (B) Incorreta: Embora o elemento 1 seja a coifa de proteção, "semientrada" não é um termo técnico correto para o componente 2. O termo correto seria junta homocinética ou, referindo-se ao conjunto, semieixo. A armadilha aqui é usar um termo que soa parecido com "semieixo" (que é o eixo inteiro), mas não descreve a junta.
- (C) Incorreta: A ordem dos elementos está invertida, e "semientrada" não é o termo correto para o componente.
- (D) Incorreta: A ordem dos elementos está invertida.
- (E) Incorreta: A ordem dos elementos está invertida, e "semientrada" não é o termo correto para o componente.
Fonte: FGV PCERJ 2021 Perito Criminal - Engenharia Mecânica (Caderno Tipo 1). Reproduzida para fins de estudo.
