Questão nº 34
Questão de Engenharia Mecânica · FGV PCERJ 2021 (nº 34)
As figuras a seguir apresentam os diagramas p (pressão) vs. V (volume) de dois ciclos termodinâmicos ideais compostos por alguns processos com entropia constante (s = cte).

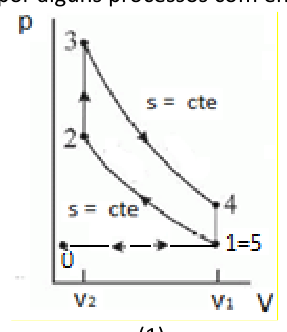

(1)

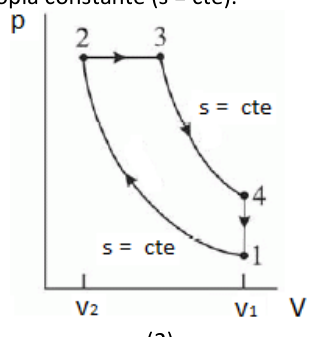

(2)
Essas figuras são, respectivamente, representações dos ciclos:
- AStirling e Otto;
- BStirling e Diesel;
- COtto e Stirling;
- DOtto e Diesel; (alternativa correta)
- EDiesel e Otto.
Resposta comentada
Gabarito Alternativa D
Ciclos termodinâmicos são sequências de transformações que um fluido de trabalho sofre, representadas em diagramas como o p-V, onde a forma das curvas indica o tipo de processo (isocórico, isobárico, adiabático, etc.). A identificação correta depende de reconhecer essas formas características.
(A) Incorreta: O ciclo Stirling ideal possui duas isotermas (curvas hiperbólicas no p-V) e duas isocóricas (linhas verticais), o que não corresponde ao diagrama (1) ou (2).
(B) Incorreta: O ciclo Stirling não corresponde a nenhum dos diagramas apresentados, e a ordem está incorreta.
(C) Incorreta: A ordem está invertida para o ciclo (1) e o ciclo Stirling não corresponde a (2).
(D) Correta: O diagrama (1) representa o ciclo Otto, caracterizado por dois processos adiabáticos (s = cte) e dois processos isocóricos (V = cte). O diagrama (2) representa o ciclo Diesel, caracterizado por dois processos adiabáticos (s = cte), um processo isobárico (p = cte) para adição de calor e um processo isocórico (V = cte) para rejeição de calor.
(E) Incorreta: A ordem está invertida, pois o ciclo (1) é Otto e o ciclo (2) é Diesel.
Fonte: FGV PCERJ 2021 Perito Criminal - Engenharia Mecânica (Caderno Tipo 1). Reproduzida para fins de estudo.
