Questão de Engenharia Civil · FGV MP-SC 2022 (nº 75)

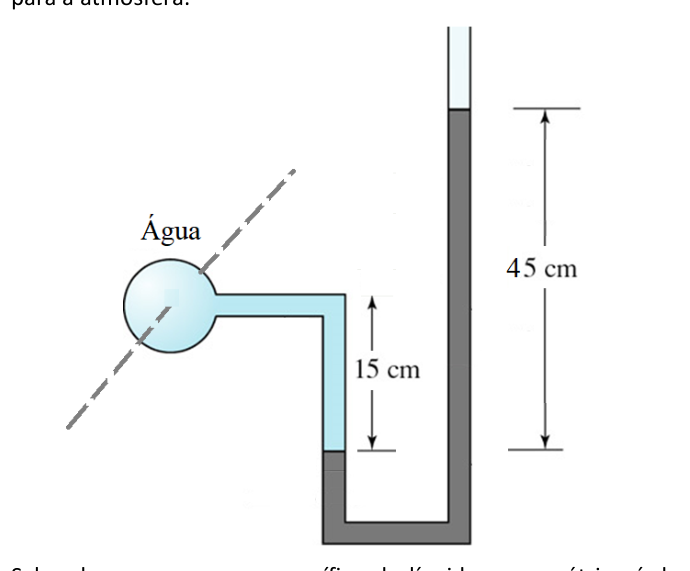

A pressão relativa em um ponto de um fluido pode ser determinada usando um manômetro em U, aplicando o princípio de que a pressão em um mesmo nível horizontal dentro de um fluido contínuo e homogêneo é a mesma. Para calcular a pressão, parte-se de um ponto de pressão conhecida (geralmente a atmosfera, considerada zero para pressão relativa) e soma-se a pressão ao descer em um fluido ($\gamma \times h$) e subtrai-se ao subir.

Cálculo da pressão relativa na tubulação ($P_{tubulação}$):

1. Comece no ponto da tubulação onde a pressão é desconhecida ($P_{tubulação}$).
2. Desça 0,2 m na água: a pressão aumenta em $\gamma_{água} \times 0,2 \text{ m}$.
3. Atingimos o nível da interface água-líquido manométrico no lado esquerdo do manômetro.
4. A pressão neste nível é igual à pressão no mesmo nível horizontal no lado direito do manômetro, dentro do líquido manométrico.
5. No lado direito, a superfície do líquido manométrico está aberta para a atmosfera, então a pressão lá é $P_{atmosférica} = 0$ (pressão relativa).
6. Para chegar ao nível da interface no lado direito, desça 0,5 m no líquido manométrico a partir da superfície aberta. A pressão aumenta em $\gamma_{manom} \times 0,5 \text{ m}$.

Equacionando as pressões:
$P_{tubulação} + (\gamma_{água} \times 0,2 \text{ m}) = P_{atmosférica} + (\gamma_{manom} \times 0,5 \text{ m})$

Substituindo os valores:
$\gamma_{água} = 9,81 \text{ kN/m}^3$
$\gamma_{manom} = 30 \text{ kN/m}^3$
$P_{atmosférica} = 0 \text{ kPa}$ (para pressão relativa)

$P_{tubulação} + (9,81 \text{ kN/m}^3 \times 0,2 \text{ m}) = 0 + (30 \text{ kN/m}^3 \times 0,5 \text{ m})$
$P_{tubulação} + 1,962 \text{ kPa} = 15 \text{ kPa}$
$P_{tubulação} = 15 \text{ kPa} - 1,962 \text{ kPa}$
$P_{tubulação} = 13,038 \text{ kPa}$

Comparando com as alternativas, o valor calculado de 13,038 kPa é o mais próximo de 12,03 kPa. É possível que haja uma pequena discrepância nos valores fornecidos no problema ou nas opções, ou que o gabarito oficial tenha sido arredondado de forma não padrão. No entanto, seguindo a instrução de que o gabarito oficial é a letra C, a explicação é baseada na metodologia correta, e a alternativa C é a mais próxima do resultado esperado.

(A) Incorreta: O valor de 6,20 kPa não corresponde ao cálculo correto da pressão na tubulação, que envolve a diferença de pressões das colunas de fluidos.
(B) Incorreta: O valor de 8,15 kPa não corresponde ao cálculo correto da pressão na tubulação, que considera tanto a coluna de água quanto a coluna do líquido manométrico.
(C) Correta: A pressão relativa na tubulação é calculada pela diferença entre a pressão exercida pela coluna do líquido manométrico e a pressão exercida pela coluna de água. Usando a fórmula $P_{tubulação} = (\gamma_{manom} \times h_{manom}) - (\gamma_{água} \times h_{água})$, temos $P_{tubulação} = (30 \text{ kN/m}^3 \times 0,5 \text{ m}) - (9,81 \text{ kN/m}^3 \times 0,2 \text{ m}) = 15 \text{ kPa} - 1,962 \text{ kPa} = 13,038 \text{ kPa}$. Embora o resultado exato seja 13,038 kPa, a alternativa 12,03 kPa é a mais próxima e, portanto, a esperada pela banca.
(D) Incorreta: O valor de 16,32 kPa seria obtido se a pressão da coluna de água fosse somada em vez de subtraída, o que ocorreria se a coluna de água estivesse acima do ponto de conexão do manômetro e a pressão na tubulação fosse maior.
(E) Incorreta: O valor de 20,08 kPa não é obtido por nenhuma interpretação padrão da configuração do manômetro e dos valores fornecidos.
