Questão nº 62
Questão de Planejamento da Geração de Energia · FGV EPE 2024 (nº 62)
FGV2024Analista de Pesquisa Energética - Planejamento da Geração de EnergiaPlanejamento da Geração de Energia
Gabarito: Aver comentário ↓

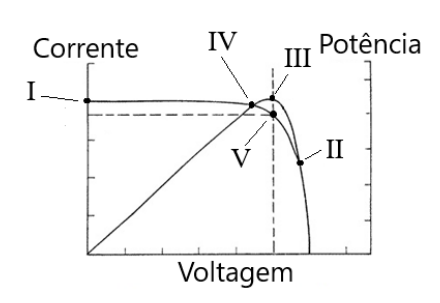

Considere as curvas características de um painel fotovoltaico apresentadas na figura a seguir.
O ponto de máxima potência e de corrente de curto-circuito são, respectivamente,
- AIII e I. (alternativa correta)
- BV e III.
- CIV e V.
- DIII e II.
- EI e II.
Resposta comentada
Gabarito Alternativa A
As curvas características de um painel fotovoltaico mostram como a corrente (I) e a potência (P) variam em função da tensão (V). A corrente de curto-circuito (Isc) é a corrente máxima quando a tensão é zero, e o ponto de máxima potência (MPP) é onde o painel gera a maior potência.
- (A) Correta: O ponto de máxima potência (MPP) é o pico da curva de potência (P-V), que é o ponto III. A corrente de curto-circuito (Isc) é o valor da corrente quando a tensão é zero (V=0) na curva I-V, que é o ponto I.
- (B) Incorreta: O ponto V representa a tensão de circuito aberto (Voc), não o ponto de máxima potência. O ponto III é o MPP.
- (C) Incorreta: O ponto IV representa a tensão no ponto de máxima potência (Vmpp), e o ponto V representa a tensão de circuito aberto (Voc).
- (D) Incorreta: O ponto III é o MPP, mas o ponto II representa a corrente no ponto de máxima potência (Impp), não a corrente de curto-circuito. Armadilha: Confundir a corrente de curto-circuito (Isc) com a corrente no ponto de máxima potência (Impp) é um distrator comum, pois ambos são valores de corrente. A Isc (ponto I) ocorre em V=0, enquanto a Impp (ponto II) ocorre na tensão Vmpp (ponto IV).
- (E) Incorreta: O ponto I é a corrente de curto-circuito (Isc), mas o ponto II é a corrente no ponto de máxima potência (Impp), não o ponto de máxima potência em si.
Fonte: FGV EPE 2024 Analista de Pesquisa Energética - Planejamento da Geração de Energia (Caderno Tipo 1). Reproduzida para fins de estudo.
