Questão nº 48
Questão de Auditoria de Obras Hídricas e Saneamento · FGV CGE-SC 2022 (nº 48)

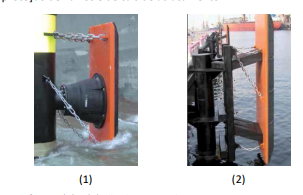

As figuras a seguir apresentam dois tipos de defensas para a proteção de navios e de cais de atracamento.
As defensas (1) e (2) são denominadas, respectivamente,
- Atipo célula e de elemento ou modular.
- Btipo célula e em arco.
- Ccilíndrica e de elemento ou modular.
- Dcônica e de elemento ou modular. (alternativa correta)
- Ecônica e em arco.
Resposta comentada
Gabarito Alternativa D
Defensas são estruturas ou equipamentos instalados em cais e píeres para absorver a energia do impacto de navios durante as manobras de atracação e desatracação, protegendo tanto a embarcação quanto a estrutura portuária.
D) Correta: A defensa (1) é do tipo cônica, caracterizada por seu formato de cone truncado, que oferece alta absorção de energia com baixa força de reação. A defensa (2) é do tipo de elemento ou modular, composta por blocos individuais de borracha (elementos) que são montados em painéis ou diretamente na estrutura, permitindo flexibilidade na configuração e manutenção.
(A) Incorreta: A defensa (1) não é "tipo célula"; defensas tipo célula possuem uma cavidade interna que se deforma. A defensa (2) está corretamente identificada como "de elemento ou modular".
(B) Incorreta: A defensa (1) não é "tipo célula". A defensa (2) não é "em arco", que se refere a defensas com formato de "D" ou semicircular.
(C) Incorreta: A defensa (1) não é "cilíndrica"; seu formato é claramente de um cone truncado. A defensa (2) está corretamente identificada como "de elemento ou modular".
(E) Incorreta: A defensa (1) está corretamente identificada como "cônica". No entanto, a defensa (2) não é "em arco", mas sim composta por elementos individuais.
Fonte: FGV CGE-SC 2022 Auditor do Estado - Engenharia Civil (Caderno Tipo 1). Reproduzida para fins de estudo.
