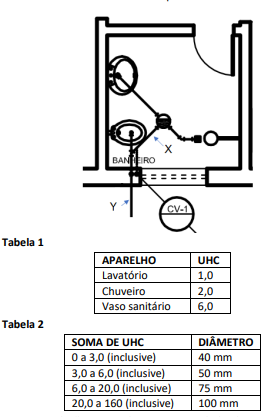

Questão de Auditoria de Obras de Edificações · FGV CGE-SC 2022 (nº 22)

A dimensionamento de tubulações de esgoto em edificações é feito com base nas Unidades de Hunter de Contribuição (UHC), que quantificam o potencial de descarga de cada aparelho sanitário. Somamos as UHCs dos aparelhos conectados a um trecho da tubulação e, com base em tabelas normativas (como a NBR 8160), determinamos o diâmetro mínimo necessário para aquele trecho, garantindo o escoamento adequado e prevenindo entupimentos.

• Dimensionamento da tubulação X (ramal de descarga do lavatório):

  • Um lavatório possui 1 UHC.
  • Conforme a NBR 8160 (Tabela 2), o diâmetro mínimo para o ramal de descarga de um lavatório é de 40mm.

• Dimensionamento da tubulação Y (ramal de esgoto/coletor principal):

  • A tubulação Y recebe a descarga do lavatório (1 UHC) e do vaso sanitário (6 UHC para vaso com caixa de descarga).
  • Total de UHCs para a tubulação Y: 1 (lavatório) + 6 (vaso sanitário) = 7 UHC.
  • Embora a soma das UHCs (7 UHC) possa, em algumas tabelas para tubos de queda, indicar um diâmetro de 75mm, a NBR 8160 estabelece uma regra fundamental: qualquer ramal de esgoto, subcoletor ou tubo de queda que receba a descarga de um vaso sanitário deve ter um diâmetro mínimo de 100mm, independentemente da soma das UHCs, para garantir o escoamento de sólidos e evitar obstruções. A menção de que "o ramal de descarga do vaso sanitário não pode ser reduzido" reforça essa necessidade de diâmetro maior. Portanto, o diâmetro da tubulação Y é de 100mm.

• Conclusão: Os diâmetros das tubulações X e Y são, respectivamente, 40mm e 100mm.

(A) Incorreta: O diâmetro de 30mm para o lavatório é insuficiente e não conforme a norma. O diâmetro de 75mm para o coletor que recebe o vaso sanitário é incorreto devido à regra do diâmetro mínimo de 100mm para coletores de vaso sanitário.
(B) Incorreta: Embora o diâmetro de 40mm para o lavatório esteja correto, o diâmetro de 75mm para o coletor que recebe o vaso sanitário é incorreto.
(C) Incorreta: O diâmetro de 50mm para o lavatório é maior que o necessário, mas o de 75mm para o coletor do vaso sanitário é incorreto.
(D) Incorreta: O diâmetro de 30mm para o lavatório é insuficiente e não conforme a norma.
(E) Correta: O diâmetro de 40mm para o ramal de descarga do lavatório está correto (1 UHC, NBR 8160 Tabela 2). O diâmetro de 100mm para o coletor que recebe o vaso sanitário (mesmo com 7 UHCs totais) está correto, pois a norma exige diâmetro mínimo de 100mm para qualquer trecho que receba descarga de vaso sanitário.
