Questão de Tecnologia da Informação · FGV ALESC 2024 (nº 42)

Diagramas UML servem para visualizar, especificar, construir e documentar os artefatos de um sistema, sendo que alguns tipos focam em representar o fluxo de trabalho ou a sequência de ações.

• A) Incorreta: "Fase" não é um tipo de diagrama UML; refere-se a uma etapa ou estágio em um processo, mas não a uma representação gráfica específica.
• B) Incorreta: Um diagrama de estados (State Machine Diagram) modela os diferentes estados pelos quais um objeto pode passar e as transições entre esses estados em resposta a eventos, e não o fluxo de atividades de um processo.
• C) Incorreta: "Transição" é um elemento (a seta que conecta estados ou atividades) presente em vários diagramas UML, mas não é um tipo de diagrama por si só. A armadilha aqui é confundir um elemento com o diagrama completo.

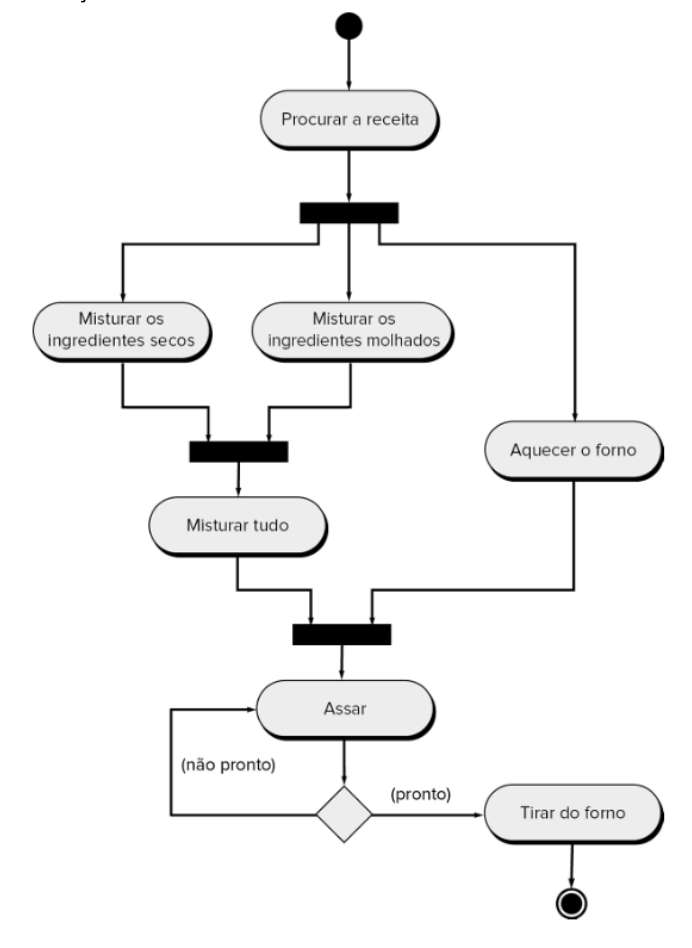

• D) Correta: O diagrama de atividade (Activity Diagram) é usado para modelar o fluxo de controle ou fluxo de trabalho de um sistema, mostrando a sequência de atividades, pontos de decisão (diamantes), ramificações e junções, exatamente como o diagrama da receita do bolo.
• E) Incorreta: Um diagrama de comunicação (Communication Diagram) foca nas interações entre objetos, mostrando a troca de mensagens entre eles em uma colaboração específica, o que não é o caso do diagrama apresentado.
