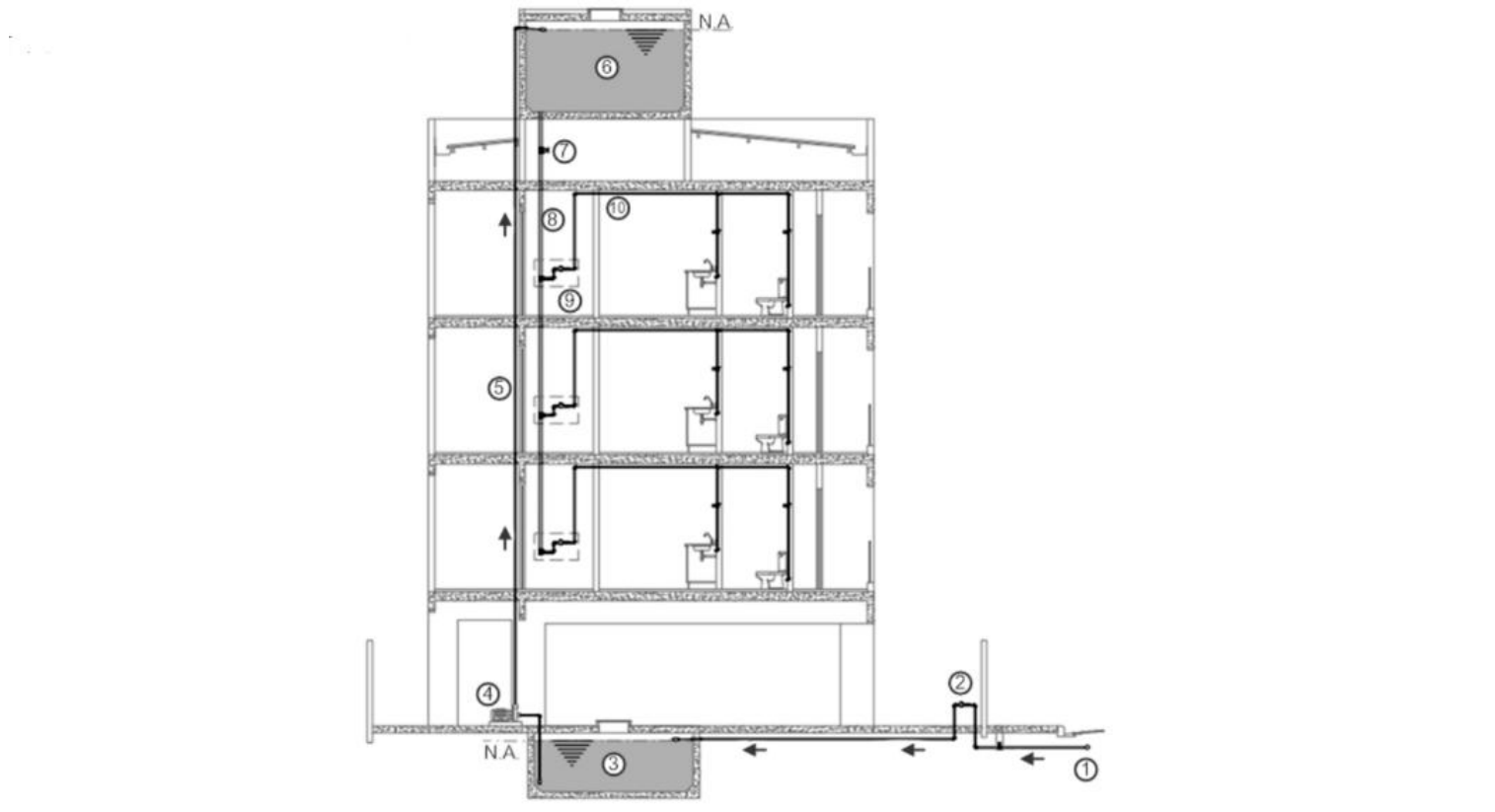

Questão de Arquitetura e Urbanismo · FCC TRF4 2025 (nº 41)

A tubulação de recalque é o cano que leva a água, impulsionada por uma bomba, do reservatório inferior para o reservatório superior. A coluna de distribuição é o cano vertical que desce do reservatório superior, levando a água para os andares do prédio.

• (A) Correta: 5 é a tubulação que sobe da bomba para o reservatório superior (tubulação de recalque), e 8 é a tubulação vertical que desce do reservatório superior para distribuir a água aos andares (coluna de distribuição).
• (B) Incorreta: 10 é o alimentador predial (entrada da água da rua) e 2 é a bomba, nenhum deles corresponde às tubulações pedidas.
• (C) Incorreta: 4 é um registro de gaveta e 10 é o alimentador predial, não sendo as tubulações de recalque e coluna de distribuição.
• (D) Incorreta: 2 é a bomba, não a tubulação de recalque, embora seja o equipamento que impulsiona a água no sistema de recalque. A armadilha aqui é confundir o equipamento (bomba) com a tubulação que transporta a água.
• (E) Incorreta: 8 é a coluna de distribuição, mas 9 é um ramal que alimenta um ponto de consumo específico, e não a tubulação de recalque.
