Questão nº 71
Questão de Engenharia Civil · FGV TRF1 2024 (nº 71)
Em projetos de água fria, nos edifícios de múltiplos pavimentos alimentados a partir de reservatório superior, cada coluna de distribuição deve dispor de meio capaz de admitir ar por ocasião do seu esvaziamento e de expulsá-lo durante o enchimento, assim como de expulsar bolhas segregadas que se formam naturalmente com o sistema em operação. A solução adotada não pode criar trechos de estagnação de água. A operação do registro de fechamento da coluna de distribuição não pode impedir a atuação do recurso adotado como meio de proteção não localizada.

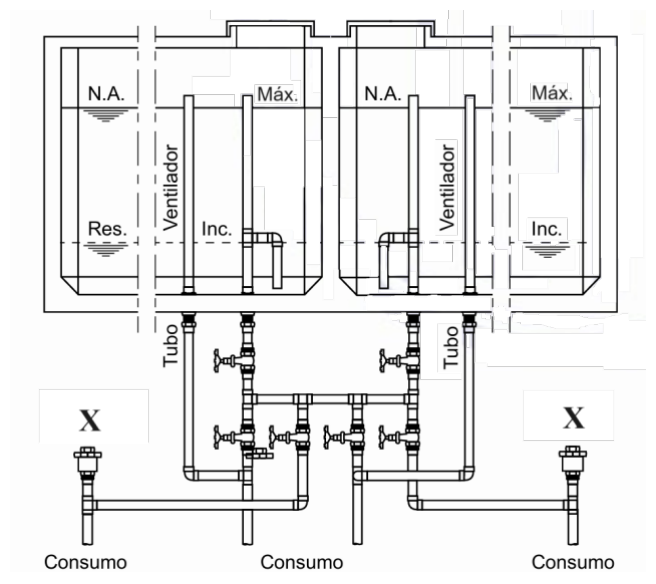

Observe a coluna de distribuição de um edifício de múltiplos pavimentos.
O dispositivo X da figura capaz de admitir ar por ocasião do seu esvaziamento e de expulsá-lo durante o enchimento é o(a):
- Asuspiro;
- Bdesconector;
- Cválvula de retenção;
- Dsifão;
- Eválvula ventosa. (alternativa correta)
Resposta comentada
Gabarito Alternativa E
Em sistemas de água, um dispositivo de ventilação é crucial para permitir a entrada e saída de ar das tubulações, evitando problemas como vácuo (que pode colapsar tubos) ou acúmulo de ar (que impede o fluxo de água).
- (A) Incorreta: Um suspiro é geralmente um tubo aberto que permite a entrada e saída de ar, mas pode não ser ideal para liberar bolhas sob pressão sem perda de água ou para evitar contaminação em sistemas de água potável. A armadilha da banca aqui é que o suspiro permite a entrada e saída de ar, mas a válvula ventosa é o dispositivo específico e mais eficiente para todas as condições descritas, especialmente a liberação controlada de bolhas segregadas sem perda de água.
- (B) Incorreta: Um desconector (ou válvula de retenção de vácuo) é usado para prevenir o refluxo de água contaminada para a rede de abastecimento, não para a ventilação de ar.
- (C) Incorreta: Uma válvula de retenção permite o fluxo de fluido em apenas uma direção, impedindo o retorno, e não tem função de ventilação de ar.
- (D) Incorreta: Um sifão é uma curva em U que retém água para bloquear a passagem de gases em sistemas de esgoto, não sendo um dispositivo de ventilação para colunas de água fria.
- (E) Correta: A válvula ventosa é o dispositivo ideal para essa função. Ela admite grandes volumes de ar quando a coluna está esvaziando (evitando vácuo), expulsa o ar durante o enchimento (evitando bolsas de ar) e libera automaticamente pequenas bolhas de ar que se formam e se acumulam durante a operação normal do sistema, tudo isso sem permitir a saída de água.
Fonte: FGV TRF1 2024 Técnico Judiciário - Edificações (Caderno Tipo 1). Reproduzida para fins de estudo.
