Questão de Engenharia Civil · FGV TRF1 2024 (nº 43)

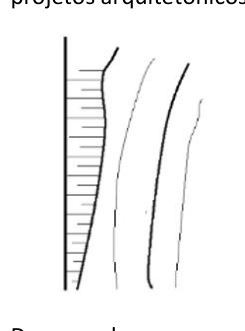

A norma ABNT NBR 6492 estabelece as convenções gráficas para a representação de projetos de arquitetura e urbanismo, padronizando os símbolos para que todos os profissionais entendam o desenho da mesma forma. O símbolo mostrado é uma dessas representações padronizadas para elementos do terreno.

A) Incorreta: Aço em corte é representado por hachuras específicas, geralmente diagonais cruzadas, ou por um símbolo de vergalhão dentro do concreto.
B) Incorreta: Isolante termoacústico é simbolizado por uma linha ondulada ou em zigue-zague.
C) Incorreta: Aterro em corte é geralmente representado por hachuras de linhas paralelas inclinadas, mas não com o padrão de linhas alternadas longas e curtas como na figura. A armadilha aqui é que aterro está relacionado a movimentação de terra, mas o símbolo específico é para a vista de uma inclinação.
D) Incorreta: Alvenaria a construir possui hachuras que indicam o tipo de material (tijolo, bloco, etc.), que são diferentes do símbolo apresentado.
E) Correta: De acordo com a NBR 6492, a representação com linhas paralelas alternadas (uma longa e uma curta) é o símbolo padronizado para um talude em vista, que indica uma inclinação do terreno observada de cima ou de lado.
