Questão de Engenharia Elétrica · FGV TJ-SE Servidor 2023 (nº 53)

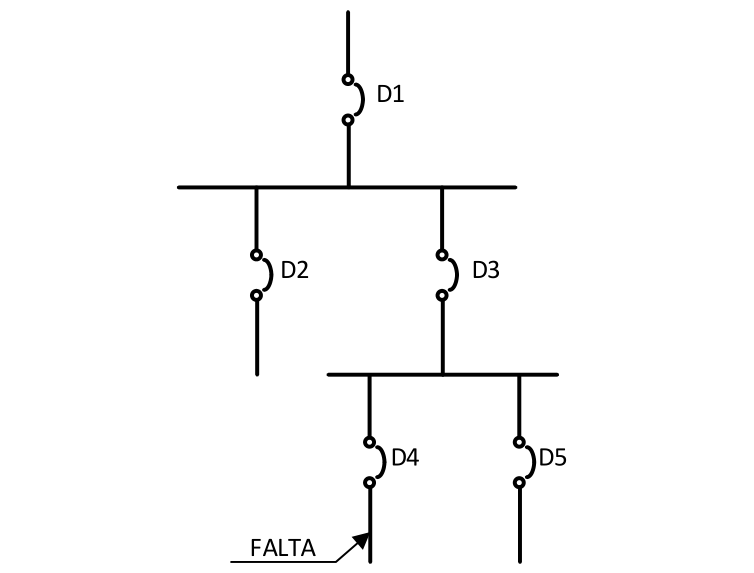

A seletividade em sistemas de proteção elétrica garante que, em caso de falta (curto-circuito), apenas o dispositivo de proteção mais próximo à falha atue, isolando a menor parte possível do sistema e minimizando interrupções.

(A) Incorreta: A rapidez (velocidade de atuação) é uma característica importante, mas o problema descrito não é que o disjuntor D3 foi lento, e sim que ele atuou quando outro disjuntor deveria ter atuado primeiro.
(B) Correta: A abertura do disjuntor D3, que interrompe todos os circuitos a jusante (ou seja, uma área maior do que o necessário), indica que o sistema falhou em isolar apenas a seção defeituosa. Isso é uma clara falta de seletividade, pois o disjuntor mais próximo da falta não atuou primeiro.
(C) Incorreta: A exatidão refere-se à precisão das medições ou ajustes do disjuntor. Embora importante, não é o problema central de um disjuntor atuar em uma área maior que a necessária.
(D) Incorreta: A sensibilidade é a capacidade de detectar pequenas correntes de falta. Se D3 abriu, ele foi sensível o suficiente para detectar a falta; o problema não é a detecção, mas a coordenação com outros dispositivos.
(E) Incorreta: A confiabilidade é a probabilidade de um dispositivo operar corretamente quando necessário. D3 operou, mas de forma não seletiva. A falta de seletividade pode afetar a confiabilidade geral do sistema ao causar desligamentos desnecessários, mas o problema direto é a seletividade.
