Questão de Engenharia Civil · FGV TJ-SE Servidor 2023 (nº 67)

A curva de permanência de vazões mostra por quanto tempo (em porcentagem) uma determinada vazão (quantidade de água) é igualada ou excedida em um rio. Q80 significa a vazão que é igualada ou excedida em 80% do tempo.

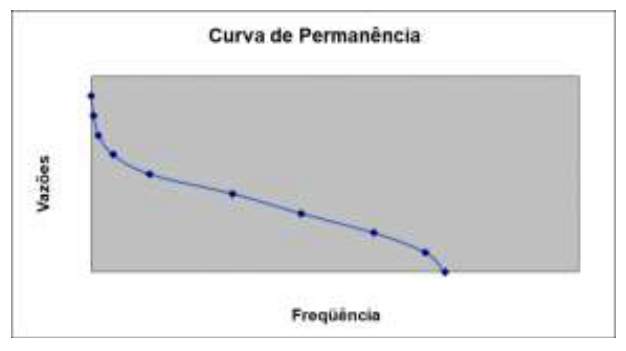

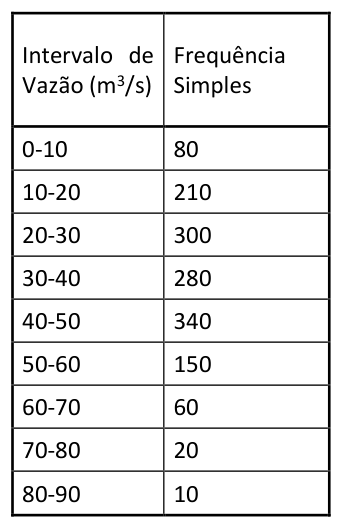

• (A) Correta: A partir do gráfico, localizando 80% no eixo horizontal (permanência no tempo) e subindo até a curva, e então traçando uma linha horizontal até o eixo vertical (vazão), o valor lido é 20 m³/s. A tabela também confirma que para 80% de frequência simples, a vazão é 20 m³/s.
• (B) Incorreta: A vazão de 25 m³/s corresponde a uma permanência de aproximadamente 70-75%, não 80%.
• (C) Incorreta: A vazão de 30 m³/s corresponde a uma permanência de aproximadamente 60-65%, não 80%.
• (D) Incorreta: 70 é um valor de permanência (70%), não uma vazão em m³/s. A armadilha aqui é confundir o eixo da vazão com o eixo da permanência.
• (E) Incorreta: 80 é a porcentagem de permanência que a questão pede (Q80), não o valor da vazão em m³/s. A armadilha da banca é usar o próprio número da porcentagem como uma alternativa de vazão, testando se o aluno sabe diferenciar os eixos do gráfico ou os conceitos de permanência e vazão.
