Questão de Engenharia Mecânica · FGV TCE-PA 2024 (nº 88)

Um trocador de calor é um equipamento projetado para transferir energia térmica de um fluido para outro, sem que haja contato direto entre eles. Existem diversos tipos, classificados pela sua geometria e pelo padrão de escoamento dos fluidos.

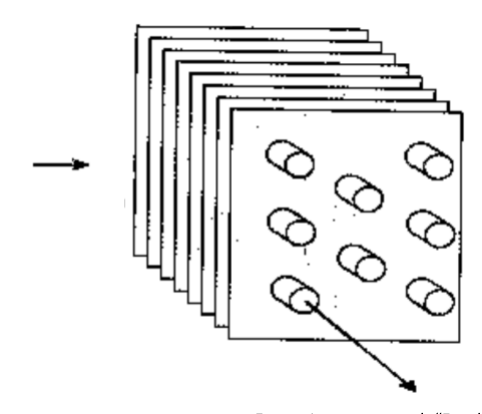

• (A) Correta: A imagem mostra tubos (estrutura tubular) pelos quais um fluido passa. O outro fluido escoa perpendicularmente a esses tubos (escoamento cruzado). Além disso, há aletas (fins) presas aos tubos para aumentar a área de troca de calor, caracterizando-o como aletado.
• (B) Incorreta: Um trocador de tubos concêntricos (ou duplo tubo) consiste em um tubo dentro de outro; a figura não representa essa configuração. O escoamento paralelo significa que os fluidos se movem na mesma direção, o que não é o caso aqui (é cruzado).
• (C) Incorreta: Embora seja tubular e com escoamento cruzado, a alternativa afirma que é "não aletado", o que contradiz a imagem que claramente mostra aletas nos tubos. Armadilha da banca: Esta alternativa é um distrator forte, pois acerta dois dos três descritores, mas erra no detalhe das aletas, que são um elemento visual e funcional importante. O aluno deve estar atento a todos os detalhes da imagem.
• (D) Incorreta: Assim como na alternativa B, não é um trocador de tubos concêntricos. O escoamento contracorrente implica que os fluidos se movem em direções opostas, o que não é o padrão de escoamento cruzado ilustrado.
• (E) Incorreta: Um trocador de casco e tubos possui um feixe de tubos dentro de um invólucro (casco). Embora tenha tubos, a configuração geral e o fluxo externo cruzado com aletas não correspondem a um trocador de casco e tubos típico, que geralmente tem o fluido do casco fluindo ao redor dos tubos dentro do casco, muitas vezes guiado por chicanas.
