Questão nº 69
Questão de Engenharia Mecânica · FGV TCE-PA 2024 (nº 69)
FGV2024Auditor de Controle Externo - Administrativa - Engenharia MecânicaEngenharia Mecânica
Gabarito: Aver comentário ↓

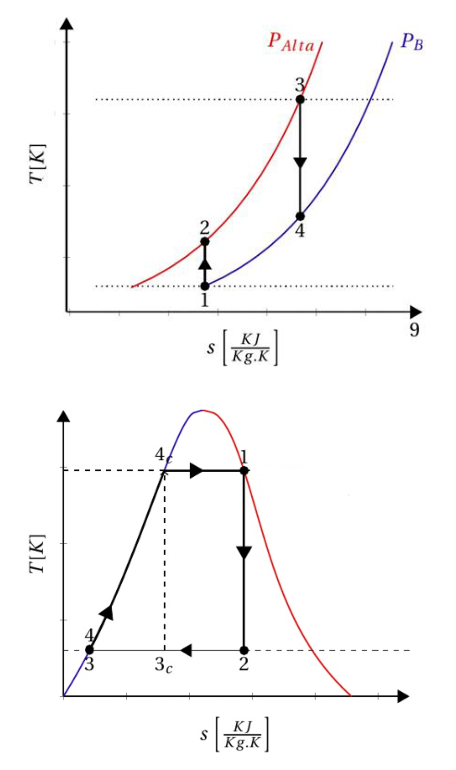

As figuras a seguir apresentam dois ciclos termodinâmicos ideais, baseando-se em diagramas T-s.
(a)
(b)
Os ciclos (a) e (b) são utilizados para descrever o funcionamento de, respectivamente,
- Aturbinas a gás e turbinas a vapor. (alternativa correta)
- Bturbinas a vapor e turbinas a gás.
- Cturbinas a gás e motores à combustão.
- Dmotores à combustão e turbinas a gás.
- Eturbinas a vapor e motores à combustão.
Resposta comentada
Gabarito Alternativa A
Ciclos de potência são modelos idealizados que descrevem como o calor é convertido em trabalho em máquinas térmicas. O ciclo de Brayton é o modelo para turbinas a gás, e o ciclo de Rankine é o modelo para turbinas a vapor.
- (A) Correta: O ciclo (a) é um ciclo de Brayton, caracterizado pela compressão e expansão isentrópicas e adição/rejeição de calor a pressão constante, sendo o modelo ideal para turbinas a gás. O ciclo (b) é um ciclo de Rankine, caracterizado pela presença da cúpula de saturação (mudança de fase) e pela adição/rejeição de calor a pressão constante, sendo o modelo ideal para turbinas a vapor.
- (B) Incorreta: A ordem está invertida em relação aos ciclos apresentados.
- (C) Incorreta: Embora o ciclo (a) seja de turbinas a gás, o ciclo (b) não representa um motor à combustão (como Otto ou Diesel), que teriam adição ou rejeição de calor a volume constante em algumas etapas, e não envolveriam mudança de fase. A armadilha aqui é confundir o ciclo de Rankine com outros ciclos de potência que não envolvem mudança de fase.
- (D) Incorreta: Ambos os ciclos estão incorretamente associados.
- (E) Incorreta: Ambos os ciclos estão incorretamente associados.
