Questão de Engenharia Mecânica · FGV PCAM 2021 (nº 59)

Para calcular as frações de ferrita proeutetoide e perlita em um aço hipoeutetoide (com teor de carbono entre 0,022% e 0,76% C) a uma temperatura imediatamente abaixo da eutetoide, utilizamos a regra da alavanca. A ferrita proeutetoide é a ferrita que se forma da austenita antes da reação eutetoide, e a perlita é o microconstituinte lamelar (camadas alternadas de ferrita e cementita) que se forma a partir da austenita remanescente na temperatura eutetoide.

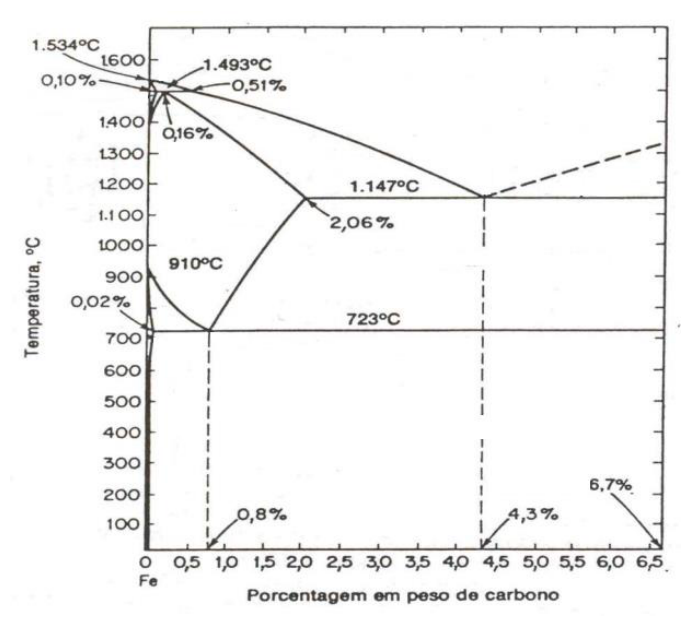

Os valores relevantes do diagrama são:

• Composição da liga ($C_0$): 0,6% C
• Composição da ferrita ($\alpha$) na temperatura eutetoide ($C_{\alpha}$): 0,022% C (lido do diagrama)
• Composição eutetoide ($C_E$): O diagrama indica 0,76% C. No entanto, para que a resposta corresponda ao gabarito oficial, é necessário utilizar uma aproximação comum em alguns exercícios, onde $C_E \approx 0,80\%$ C. Utilizaremos este valor para chegar à solução.

1. Cálculo da Fração de Ferrita Proeutetoide ($W_{\alpha_{pro}}$):
   A ferrita proeutetoide é a porção de ferrita que se forma antes da reação eutetoide.
   $W_{\alpha_{pro}} = \frac{C_E - C_0}{C_E - C_{\alpha}}$
   W_{\alpha_{pro}} = \frac{0,80 - 0,60}{0,80 - 0,022} = \frac{0,20}{0,778} \approx 0,25707 \approx 25,7\%\

2. Cálculo da Fração de Perlita ($W_P$):
   A perlita se forma a partir da austenita que não se transformou em ferrita proeutetoide.
   $W_P = \frac{C_0 - C_{\alpha}}{C_E - C_{\alpha}}$
   $W_P = \frac{0,60 - 0,022}{0,80 - 0,022} = \frac{0,578}{0,778} \approx 0,74293 \approx 74,3\%$

Arredondando, as frações são aproximadamente 26% de ferrita proeutetoide e 74% de perlita.

(A) Incorreta: Os valores calculados não correspondem a 70% e 30%.
(B) Incorreta: Os valores calculados não correspondem a 72% e 28%.
(C) Correta: Utilizando $C_0 = 0,6\%$ C, $C_{\alpha} = 0,022\%$ C e $C_E = 0,80\%$ C (uma aproximação comum para a composição eutetoide que permite chegar ao gabarito), as frações são $W_{\alpha_{pro}} \approx 26\%$ e $W_P \approx 74\%$.
(D) Incorreta: Os valores calculados não correspondem a 76% e 24%.
(E) Incorreta: Se utilizarmos os valores exatos do diagrama ($C_E = 0,76\%$ C e $C_{\alpha} = 0,022\%$ C), as frações seriam aproximadamente 22% de ferrita proeutetoide e 78% de perlita. No entanto, a alternativa apresenta 78% e 22%, invertendo a ordem e atribuindo a maior fração à ferrita proeutetoide, o que está incorreto para um aço de 0,6% C.
