Questão de Tecnologia da Informação · FGV MPRJ 2025 (nº 48)

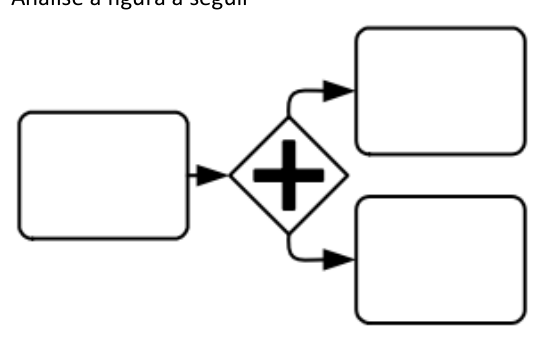

Um Gateway em BPMN é um elemento de fluxo que controla a divergência e convergência de caminhos em um processo, representado por um losango (diamante). A figura mostra um tipo específico de Gateway.

• (A) Incorreta: Uma Transaction (Transação) é um subprocesso atômico, representado por um retângulo com borda dupla.
• (B) Incorreta: Um Event (Evento) é um acontecimento que afeta o fluxo do processo, representado por um círculo.
• (C) Incorreta: Um Loop (Laço) é um marcador que indica que uma atividade pode ser repetida, geralmente uma seta curva dentro da própria atividade, não um elemento de fluxo independente como o mostrado.
• (D) Correta: A figura representa um Gateway Paralelo (Parallel Gateway), identificado pelo losango (diamante) com um sinal de cruz (+) em seu interior. Um Gateway Paralelo é usado para criar ou sincronizar fluxos paralelos. Quando ele divide um único fluxo em múltiplos fluxos simultâneos, ele funciona como um Fork (ou Split), permitindo que várias atividades sejam executadas ao mesmo tempo.
• (E) Incorreta: Um Join (ou Merge) também é um Gateway Paralelo e usa o mesmo símbolo (losango com cruz). No entanto, sua função é convergir (unir) múltiplos fluxos paralelos em um único fluxo, aguardando que todos os caminhos anteriores sejam concluídos. A armadilha é que o símbolo é o mesmo para Fork e Join (ambos são Parallel Gateways), mas "Fork" se refere à função de dividir o fluxo, que é uma das principais utilizações desse Gateway e uma resposta válida para o que o elemento representa em um contexto de divergência.
