Questão de Engenharia · FCC TCE-GO 2022 (nº 93)

Quando uma laje de concreto armado se curva para baixo sob o peso (como uma rede), a parte de baixo fica esticada (em tração) e a parte de cima fica comprimida. Essa força que estica a parte de baixo é chamada de momento positivo. O concreto é fraco à tração, por isso precisamos de barras de aço (armadura) na parte de baixo para resistir a essa tração. Se não houver aço suficiente, o concreto racha na parte de baixo.

• (A) Incorreta: A armadura negativa é colocada na parte superior da laje, geralmente sobre os apoios ou nos cantos, para resistir a momentos que causam tração na face superior. Fissuras por falta de armadura negativa apareceriam na face superior, não na inferior. Esta é a armadilha, pois lajes têm armadura nos cantos, mas para momentos negativos (tração em cima).
• (B) Incorreta: A armadura de cisalhamento (ou cortante) resiste a forças que tendem a "cortar" a laje, e suas fissuras geralmente são inclinadas (diagonais), não como as fissuras mostradas que são mais típicas de flexão.

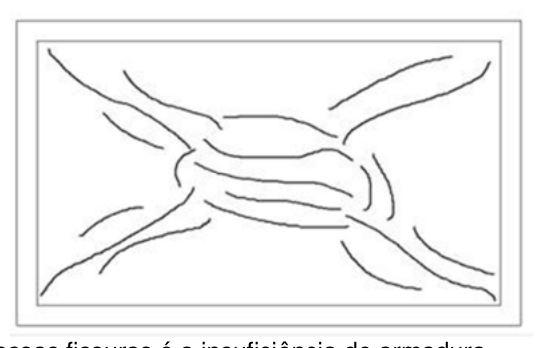

• (C) Correta: As fissuras na face inferior da laje indicam que a parte de baixo está sob tração excessiva. Essa tração é causada por momentos positivos. Se a armadura projetada para resistir a esses momentos positivos for insuficiente, o concreto na parte inferior da laje fissura, pois não consegue resistir sozinho à tração.
• (D) Incorreta: A armadura de torção resiste a momentos que tendem a "torcer" o elemento. Fissuras por torção têm um padrão espiral ou helicoidal e são menos comuns como causa primária de fissuras generalizadas na face inferior da laje.
• (E) Incorreta: "Momentos volventes" é outro termo para momentos de torção, especialmente em bordas e cantos de lajes. A explicação para a armadura de torção (D) se aplica aqui.
