Questão nº 40
Questão de Engenharia Civil · FGV TCE-TO 2022 (nº 40)

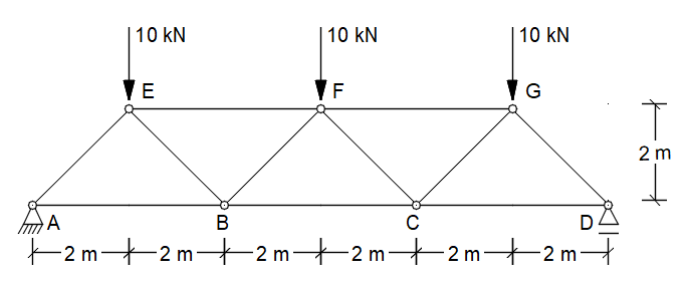

Os esforços normais nas barras BC e EF da treliça representada na figura acima são, respectivamente:
- A20 kN e 25 kN;
- B20 kN e –25 kN;
- C–20 kN e 25 kN;
- D–25 kN e 20 kN;
- E25 kN e –20 kN. (alternativa correta)
Resposta comentada
Gabarito Alternativa E
Em treliças, o esforço normal em uma barra é a força que age ao longo do eixo dessa barra. Se a força tenta esticar a barra, é um esforço de tração (positivo). Se a força tenta encurtar a barra, é um esforço de compressão (negativo).
(A) Incorreta: Os valores estão trocados e um deles está com o sinal errado.
(B) Incorreta: O valor para a barra EF está correto, mas o sinal para a barra BC está incorreto.
(C) Incorreta: O valor para a barra BC está correto, mas o sinal para a barra EF está incorreto.
(E) Correta: A barra BC está sob tração de 25 kN (esticando) e a barra EF está sob compressão de 20 kN (encurtando).
(D) Incorreta: Os valores estão trocados e um deles está com o sinal errado. A pegadinha aqui é confundir a magnitude e o sinal dos esforços. Ao calcular, é crucial definir claramente se a barra está sendo tracionada (esforço positivo) ou comprimida (esforço negativo).
Fonte: FGV TCE-TO 2022 Auditor de Controle Externo - Engenharia Civil (Caderno Tipo 1). Reproduzida para fins de estudo.
