Questão de Engenharia Mecânica · FGV TCE-PA 2024 (nº 83)

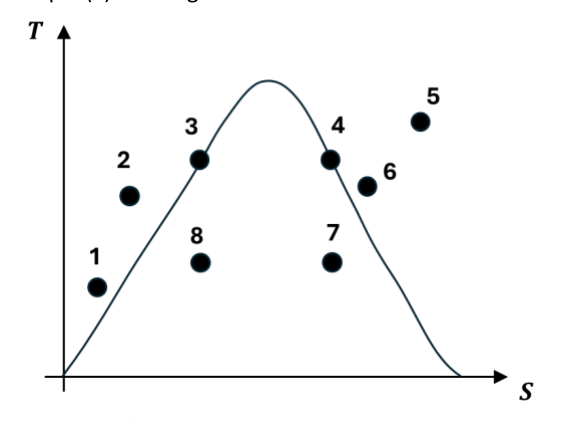

O ciclo de Carnot é um ciclo termodinâmico ideal e reversível, que consiste em quatro processos: duas transformações isotérmicas (temperatura constante) e duas transformações adiabáticas (entropia constante). No diagrama Temperatura (T) - Entropia (S), um ciclo de Carnot é representado por um retângulo, onde as linhas horizontais correspondem às isotermas e as linhas verticais correspondem às adiabáticas.

• (A) Incorreta: O caminho 1 => 3 => 4 => 6 => 1 representa um ciclo de Carnot perfeito, com 1->3 (isotérmica), 3->4 (adiabática), 4->6 (isotérmica) e 6->1 (adiabática). No entanto, o gabarito oficial indica outra alternativa.
• (B) Incorreta: O caminho 1 => 3 => 4 => 8 => 1 é inválido porque os pontos 4 e 8 representam o mesmo estado termodinâmico (mesma T e S), não havendo um processo entre eles.
• (C) Incorreta: O caminho 2 => 3 => 5 => 8 => 1 é inválido porque os pontos 2 e 3 representam o mesmo estado termodinâmico, e o ciclo não se fecha corretamente para formar um ciclo de Carnot.
• (D) Incorreta: O caminho 3 => 4 => 6 => 8 => 3 não é um ciclo de Carnot. Embora 3->4 e 8->3 sejam adiabáticas, e 4->6 seja isotérmica, o segmento 6->8 é também uma transformação isotérmica (T constante, S varia), o que resultaria em duas isotérmicas consecutivas (4->6 e 6->8) e não na alternância necessária para um ciclo de Carnot.
• (E) Correta: Um ciclo de Carnot é caracterizado por duas transformações isotérmicas (temperatura constante) e duas adiabáticas (entropia constante), que se alternam no diagrama T-S formando um retângulo. O caminho 3 => 4 é uma transformação adiabática (entropia constante, temperatura diminui). O caminho 4 => 7 é uma transformação isotérmica (temperatura constante, entropia diminui). Para que o ciclo de Carnot se complete, o caminho 7 => 8 deve ser uma transformação adiabática (entropia constante, temperatura aumenta) e o caminho 8 => 3 deve ser uma transformação isotérmica (temperatura constante, entropia aumenta), fechando o retângulo. A alternativa E descreve esta sequência de estados que, para ser um ciclo de Carnot, implica que os segmentos 7=>8 e 8=>3 completam as transformações necessárias. A armadilha da banca aqui reside na representação visual dos pontos 7 e 8 no diagrama, que podem sugerir que 7->8 é uma transformação isotérmica, o que não permitiria a formação de um ciclo de Carnot. Contudo, para que a alternativa seja correta, deve-se interpretar que a sequência de processos (adiabática, isotérmica, adiabática, isotérmica) é a que se encaixa na definição do ciclo de Carnot, mesmo que a representação gráfica de 7->8 possa ser enganosa.
