Questão de Engenharia Civil · FGV TCE-PA 2024 (nº 90)

A locação de obras é o processo essencial de transferir as medidas e posições exatas do projeto para o terreno, garantindo que a construção seja erguida no local e dimensões corretas.

• (A) Incorreta: Um piquete é uma estaca simples que marca um ponto específico ou alinhamento, mas não representa o sistema completo de locação mostrado.

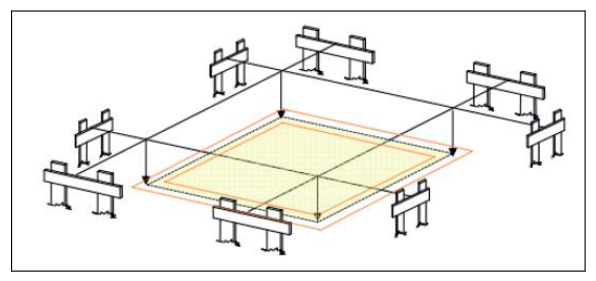

• (B) Correta: A figura ilustra o método de locação por cavaletes. Os cavaletes são estruturas de madeira (estacas e travessas) montadas ao redor da área da construção para fixar linhas (fios ou barbantes) que indicam o alinhamento de fundações, paredes e outros elementos, permitindo a marcação precisa no solo.
• (C) Incorreta: Gabarito é o termo genérico para o conjunto de elementos e o sistema utilizado na locação da obra. Existem diferentes tipos de gabarito, como o de cavaletes (mostrado na imagem) e o de tábua corrida. A armadilha aqui é que "gabarito" é um termo mais abrangente, mas a imagem mostra especificamente as estruturas individuais que são os "cavaletes", tornando esta opção menos precisa do que a B para o que é visível na figura como um método específico.
• (D) Incorreta: Um testemunho é um ponto de referência de nível (altura), usado para controlar as cotas da obra, e não para o alinhamento horizontal como mostrado.
• (E) Incorreta: A tábua corrida é um tipo de gabarito onde tábuas contínuas são fixadas ao redor do perímetro da obra, formando uma linha de referência ininterrupta, o que não corresponde às estruturas individuais mostradas na imagem.
