Questão nº 78
Questão de Engenharia Civil · FGV TCE-PA 2024 (nº 78)
FGV2024Auditor de Controle Externo - Administrativa - Engenharia CivilEngenharia Civil
Gabarito: Cver comentário ↓

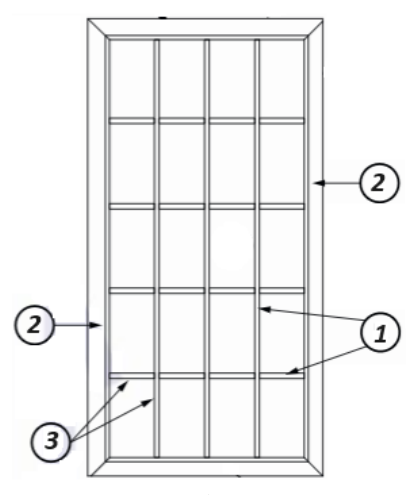

A figura a seguir apresenta uma esquadria destacando alguns dos seus elementos.
Sabendo que o elemento 1 fixa os panos na esquadria, o elemento 2 sustenta o fechamento da esquadria e o elemento 3 é decorativo, os elementos 1, 2 e 3 são denominados, respectivamente,
- Atravessa, baguete e pinázio.
- Btravessa, pinázio e baguete.
- Cbaguete, travessa e pinázio. (alternativa correta)
- Dbaguete, pinázio e travessa.
- Epinázio, travessa e pinázio.
Resposta comentada
Gabarito Alternativa C
Esquadrias são as estruturas de janelas e portas que fecham os vãos de uma construção. Elas são compostas por diversas peças, cada uma com uma função específica, como fixar o vidro, dividir a abertura ou apenas decorar.
- (A) Incorreta: A travessa é um elemento horizontal que divide a esquadria, não o que fixa o pano (vidro). A baguete é o elemento que fixa o pano, e o pinázio é o elemento decorativo.
- (B) Incorreta: As denominações estão incorretas para os elementos indicados.
- (C) Correta: O elemento 1, que fixa os panos (vidros ou painéis) na esquadria, é a baguete. O elemento 2, que sustenta o fechamento da esquadria e é uma peça horizontal, é a travessa. O elemento 3, que é decorativo e geralmente mais fino, dividindo o vidro, é o pinázio.
- (D) Incorreta: A travessa (elemento 2) e o pinázio (elemento 3) foram trocados. O elemento que sustenta o fechamento é a travessa, e o decorativo é o pinázio. Esta é uma armadilha comum, pois ambos dividem o vão, mas a travessa tem função estrutural de sustentação, enquanto o pinázio é mais decorativo.
- (E) Incorreta: As denominações estão incorretas para os elementos indicados.
Fonte: FGV TCE-PA 2024 Auditor de Controle Externo - Administrativa - Engenharia Civil (Caderno Tipo 1). Reproduzida para fins de estudo.
