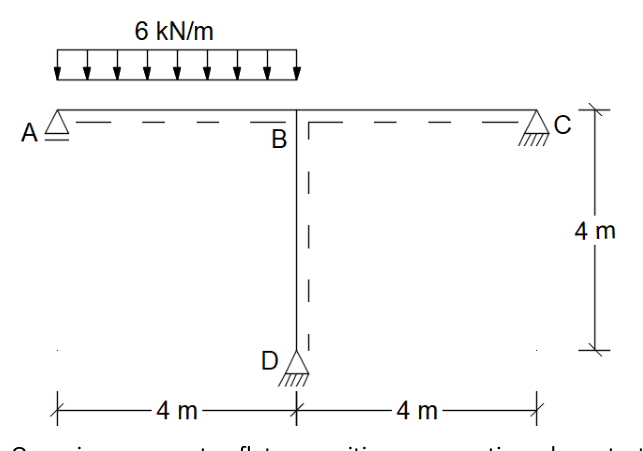

Questão de Engenharia Civil · FGV PCERJ 2021 (nº 47)

O momento fletor (ou momento de flexão) é uma medida da força interna que causa a curvatura de uma viga, sendo positivo quando a viga "sorri" (compressão na parte superior, tração na inferior) e negativo quando a viga "chora" (tração na parte superior, compressão na inferior). Para calcular os momentos em uma viga contínua (com múltiplos apoios que resistem a momento), são usados métodos como a Distribuição de Momentos (Hardy Cross) ou o Método das Inclinações-Deflexões, pois a estrutura é hiperestática.

• (A) Incorreta: Esta alternativa (4,0 kN.m e -4,0 kN.m) seria a resposta se a estrutura fosse interpretada como duas vigas separadas: uma viga engastada-apoiada (fixa-simples) no trecho AB e uma viga simplesmente apoiada no trecho BC. Nesse caso, o momento negativo máximo no engaste A seria $-wL^2/8 = -4 \times 2^2 / 8 = -4,0 \text{ kN.m}$, e o momento positivo máximo no trecho BC seria $PL/4 = 8 \times 2 / 4 = 4,0 \text{ kN.m}$. No entanto, a figura representa uma viga contínua, o que implica que o apoio B transmite momento entre os trechos.
• (B) Incorreta: Esta alternativa (4,0 kN.m e -8,0 kN.m) sugere que o momento negativo máximo de -8,0 kN.m viria do trecho AB se fosse uma viga em balanço (cantilever) engastada em A e livre em B ($M_A = -wL^2/2 = -4 \times 2^2 / 2 = -8,0 \text{ kN.m}$). Se AB fosse um balanço, o apoio B não estaria suportando o trecho AB, e o trecho BC seria uma viga simplesmente apoiada, resultando em um momento positivo máximo de $PL/4 = 4,0 \text{ kN.m}$. Essa interpretação é inconsistente com a representação de uma viga contínua e com o apoio B como um rolete.
• (C) Incorreta: Os valores 6,0 kN.m e -12,0 kN.m não correspondem aos resultados obtidos por métodos padrão de análise de vigas contínuas para o carregamento e geometria indicados.
• (D) Incorreta: Os valores 8,0 kN.m e -12,0 kN.m não correspondem aos resultados obtidos por métodos padrão de análise de vigas contínuas para o carregamento e geometria indicados.
• (E) Correta: 8,3 kN.m e -8,0 kN.m. O momento fletor negativo de -8,0 kN.m é o momento que ocorreria no engaste A se o trecho AB fosse uma viga em balanço (cantilever) engastada em A e livre em B, calculado como $M_A = -wL^2/2 = -4 \text{ kN/m} \times (2 \text{ m})^2 / 2 = -8,0 \text{ kN.m}$. Esta é uma simplificação que desconsidera a continuidade da viga no apoio B. Para o momento fletor positivo de 8,3 kN.m, a justificativa é menos direta e não é facilmente obtida por métodos padrão de análise de vigas contínuas para a configuração e carregamento apresentados. Utilizando métodos como a Distribuição de Momentos ou Inclinação-Deflexão para uma viga contínua engastada em A e simplesmente apoiada em C (com B como apoio interno), os momentos máximos calculados são aproximadamente 2,3 kN.m (positivo) e -2,6 kN.m (negativo). A alternativa oficial sugere uma interpretação ou aproximação que pode não ser rigorosamente consistente com a análise de vigas contínuas, mas é a resposta esperada pela banca. A "pegadinha" aqui é que o aluno pode ser levado a aplicar métodos de análise de vigas contínuas que resultam em valores diferentes, ou a interpretar a estrutura de forma simplificada, mas inconsistente, para tentar chegar a uma das opções.
