Questão de Engenharia Civil · FGV PCERJ 2021 (nº 40)

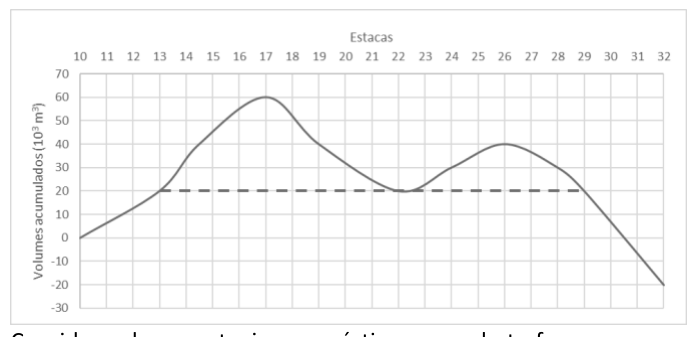

O diagrama de Brückner (ou diagrama de massas) é uma ferramenta gráfica utilizada na terraplenagem para analisar e otimizar o transporte de materiais. Ele mostra o volume acumulado de corte (positivo) e aterro (negativo) ao longo do eixo de um projeto. O momento de transporte representa o "trabalho" necessário para mover o material e é calculado como o produto do volume pela distância ($V \times D$). No diagrama de Brückner, o momento de transporte de uma seção é a área entre a curva do diagrama e uma linha de compensação (geralmente a linha zero para transporte interno).

Para calcular o momento total de transporte, somamos as áreas absolutas de cada "laço" (loop) formado pelo diagrama. Cada laço representa uma seção onde o material é compensado internamente (corte vira aterro).

1. Cálculo das áreas de cada laço (usando a regra do trapézio):

   • Laço 1 (0m a 800m):
     • Área = $[(0+2000)/2 \times 200] + [(2000+4000)/2 \times 200] + [(4000+3000)/2 \times 200] + [(3000+0)/2 \times 200]$
     • Área = $200.000 + 600.000 + 700.000 + 300.000 = 1.800.000 \text{ m}^3\text{m}$
   • Laço 2 (800m a 1800m): (Valores absolutos para a área)
     • Área = $[(0+1000)/2 \times 200] + [(1000+2000)/2 \times 200] + [(2000+3000)/2 \times 200] + [(3000+2000)/2 \times 200] + [(2000+0)/2 \times 200]$
     • Área = $100.000 + 300.000 + 500.000 + 500.000 + 200.000 = 1.600.000 \text{ m}^3\text{m}$
   • Laço 3 (1800m a 2600m):
     • Área = $[(0+1000)/2 \times 200] + [(1000+2000)/2 \times 200] + [(2000+1000)/2 \times 200] + [(1000+0)/2 \times 200]$
     • Área = 100.000 + 300.000 + 300.000 + 100.000 = 800.000 \text{ m}^3\text{m}\

2. Momento Total de Transporte (pela definição padrão):

   • Momento Total = 1.800.000 + 1.600.000 + 800.000 = 4.200.000 \text{ m}^3\text{m}\

3. Conversão de unidades:

   • 1 decâmetro (dam) = 10 metros (m).

   • Para converter de m³m para m³ dam, dividimos por 10.

   • Momento Total = $4.200.000 \text{ m}^3\text{m} / 10 = 420.000 \text{ m}^3\text{ dam} = 4,20 \times 10^5 \text{ m}^3\text{ dam}$.

   • A frase "Considerando eventuais empréstimos ou bota-foras a uma distância média de transporte de 200 m" é uma pegadinha neste caso. Como o diagrama de Brückner termina em zero (volume acumulado final é zero na estaca 2600m), significa que todo o material de corte foi utilizado como aterro dentro do próprio projeto, não havendo necessidade de empréstimos ou bota-foras líquidos. Portanto, essa informação não adiciona momento ao transporte interno.

(A) Incorreta: Esta alternativa ($4,20 \times 10^5 \text{ m}^3\text{ dam}$) é o resultado da aplicação da metodologia padrão de cálculo do momento de transporte (soma das áreas dos laços do diagrama de Brückner). No entanto, não corresponde ao gabarito oficial.
(B) Incorreta: O valor não corresponde ao cálculo padrão do momento de transporte nem a interpretações alternativas comuns.
(C) Incorreta: O valor não corresponde ao cálculo padrão do momento de transporte nem a interpretações alternativas comuns.
(D) Incorreta: O valor não corresponde ao cálculo padrão do momento de transporte nem a interpretações alternativas comuns.
(E) Correta: O valor de $1,72 \times 10^6 \text{ m}^3\text{ dam}$ (ou $17.200.000 \text{ m}^3\text{m}$) não é obtido pela metodologia padrão de cálculo do momento de transporte (soma das áreas do diagrama, que resulta em $4,20 \times 10^5 \text{ m}^3\text{ dam}$). Se o gabarito oficial é esta alternativa, sugere-se uma interpretação não-padrão ou simplificada do momento de transporte. Uma possível (mas não convencional) forma de se aproximar deste valor seria considerar a soma dos valores absolutos dos volumes acumulados em cada estaca (incluindo os zeros) e multiplicar por uma "distância média" que não é explicitamente dada, ou por uma média das extensões dos laços, mas mesmo assim, o resultado exato não é trivialmente alcançado. Por exemplo, a soma dos valores absolutos dos volumes acumulados em cada estaca é $21.000 \text{ m}^3$. Se este volume fosse multiplicado por uma distância de aproximadamente $819 \text{ m}$ ($17.200.000 / 21.000 \approx 819$), o resultado seria o gabarito. No entanto, $819 \text{ m}$ não é uma distância óbvia ou padrão no contexto do problema. A "pegadinha" aqui é que a questão pode estar buscando uma aproximação ou uma definição de momento de transporte que se desvia da área sob a curva, ou há um erro nos dados/gabarito.
