Questão nº 71
Questão de Engenharia Mecânica · FGV PCAM 2021 (nº 71)

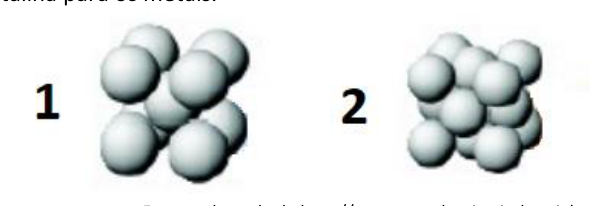

A figura a seguir mostra dois possíveis tipos de estrutura cristalina para os metais.
Estas estruturas são denominadas, respectivamente, de
- A1: cúbica de face centrada / 2: cúbica de corpo centrado.
- B1: cúbica de face centrada / 2: cúbica simples.
- C1: cúbica de corpo centrado / 2: cúbica simples.
- D1: cúbica de corpo centrado/ 2: cúbica de face centrada. (alternativa correta)
- E1: cúbica simples / 2: cúbica de face centrada.
Resposta comentada
Gabarito Alternativa D
As estruturas cristalinas descrevem como os átomos estão organizados de forma repetitiva e ordenada dentro de um material sólido, formando um padrão tridimensional que chamamos de célula unitária. As estruturas cúbicas são tipos comuns onde a célula unitária tem a forma de um cubo, e a diferença entre elas está na posição dos átomos dentro desse cubo.
(A) Incorreta: A estrutura 1 não é cúbica de face centrada (FCC), pois não possui átomos no centro de cada face. A estrutura 2 não é cúbica de corpo centrado (BCC), pois possui átomos no centro das faces, e não apenas um no centro do corpo.
(B) Incorreta: A estrutura 1 não é cúbica de face centrada (FCC). A estrutura 2 não é cúbica simples, pois possui átomos adicionais no centro de cada face, além dos cantos.
(C) Incorreta: A estrutura 2 não é cúbica simples, pois possui átomos no centro de cada face, além dos cantos.
(D) Correta: A estrutura 1 é cúbica de corpo centrado (BCC), caracterizada por átomos nos oito cantos do cubo e um átomo adicional exatamente no centro do corpo do cubo. A estrutura 2 é cúbica de face centrada (FCC), caracterizada por átomos nos oito cantos do cubo e um átomo adicional no centro de cada uma das seis faces do cubo.
(E) Incorreta: A estrutura 1 não é cúbica simples, pois possui um átomo no centro do corpo.
Fonte: FGV PCAM 2021 Perito Criminal - 4ª Classe - Engenharia Mecânica (Caderno Tipo 1). Reproduzida para fins de estudo.
