Questão nº 78
Questão de Gestão de TI · FGV DPGE-RJ 2014 (nº 78)

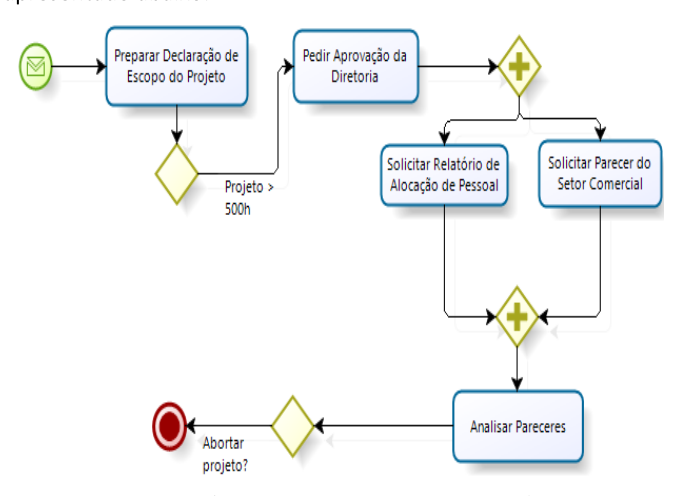

Ao analisar um dos processos relacionados a projetos de software da organização em que trabalha, você se depara com o fragmento de processo, modelado utilizando a notação BPMN, apresentado abaixo.
O diagrama não está completo ou usando todo o formalismo da notação. Contudo, é correto afirmar que
- Ao pedido de preparação da declaração de escopo para um novo projeto é feito por e-mail.
- Bapenas uma das atividades "Solicitar Relatório de Alocação de Pessoal" e "Solicitar Parecer do Setor Comercial" pode ser executada ao mesmo tempo.
- Cambas as atividades "Solicitar Relatório de Alocação de Pessoal" e "Solicitar Parecer do Setor Comercial" precisam ser executadas e terminadas para que a atividade "Analisar Pareceres" possa ser executada. (alternativa correta)
- Dambas as atividades "Solicitar Relatório de Alocação de Pessoal" e "Solicitar Parecer do Setor Comercial" precisam ser executadas, mas não precisam estar terminadas, para que a atividade "Analisar Pareceres" possa ser executada.
- Ea preparação da declaração de escopo para um novo projeto
Resposta comentada
Gabarito Alternativa C
Um Gateway Paralelo (Parallel Gateway) no BPMN, representado por um losango com um sinal de mais (+), serve para dividir o fluxo do processo em caminhos simultâneos (divergência) ou para aguardar a conclusão de todos os caminhos simultâneos antes de prosseguir (convergência).
(A) Incorreta: O diagrama não fornece nenhuma informação sobre o meio (como e-mail) pelo qual o pedido é feito. A atividade "Preparar Declaração de Escopo para Novo Projeto" apenas indica a ação.
(B) Incorreta: O Gateway Paralelo que divide o fluxo (o primeiro losango com +) indica que as atividades "Solicitar Relatório de Alocação de Pessoal" e "Solicitar Parecer do Setor Comercial" são executadas em paralelo (simultaneamente), e não apenas uma por vez.
(C) Correta: O Gateway Paralelo que une os fluxos (o segundo losango com +) atua como um ponto de sincronização. Ele só permite que o processo avance para a atividade "Analisar Pareceres" depois que todos os caminhos paralelos que o precedem (neste caso, as duas solicitações) forem completados (executados e terminados).
(D) Incorreta: Esta é a armadilha da banca. Embora ambas as atividades precisem ser executadas, o Gateway Paralelo de união exige que elas estejam terminadas (completas) para que o fluxo possa prosseguir. Em BPMN, uma atividade só libera um token para o próximo elemento após sua conclusão, não apenas após seu início.
(E) Incorreta: A alternativa está incompleta, não permitindo uma avaliação.
Fonte: FGV DPGE-RJ 2014 Técnico Superior Especializado em Gestão em Tecnologia da Informação (Caderno Tipo 1). Reproduzida para fins de estudo.
