Questão de Engenharia Mecânica · FGV DPE-RS 2023 (nº 49)

Compressores são máquinas que aumentam a pressão de um gás, e o fazem de diversas maneiras, sendo os de deslocamento positivo (que aprisionam um volume de gás e o reduzem) e os dinâmicos (que usam a energia cinética) os principais tipos.

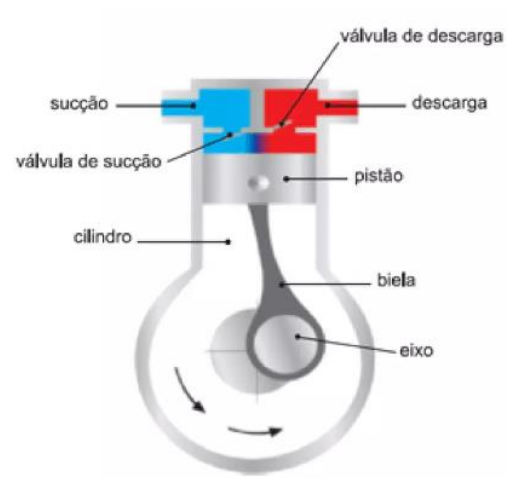

• (A) Correta: Este compressor é alternativo (ou de pistão) porque utiliza um pistão que se move para frente e para trás (alterna) dentro de um cilindro, comprimindo o gás. A imagem mostra claramente o virabrequim, biela, pistão e válvulas de admissão e descarga, características desse tipo.
• (B) Incorreta: Compressores centrífugos usam um rotor giratório (impelidor) para acelerar o gás, convertendo essa velocidade em pressão, e não possuem pistões ou cilindros como na figura.
• (C) Incorreta: Compressores rotativos de palhetas utilizam um rotor excêntrico com palhetas deslizantes que aprisionam e comprimem o gás, um mecanismo diferente do mostrado.
• (D) Incorreta: Compressores rotativos de parafusos empregam dois rotores helicoidais interligados (parafusos) que giram e comprimem o gás, não se assemelhando à estrutura da imagem.
• (E) Incorreta: Compressores rotativos de lóbulos (tipo Roots) usam dois rotores com formato de lóbulos que giram em sentidos opostos para mover o gás, mas não o comprimem por redução de volume da mesma forma que um pistão. A armadilha aqui é que, assim como o alternativo, são compressores de deslocamento positivo, mas o mecanismo de compressão (rotativo com lóbulos vs. alternativo com pistão) é fundamentalmente diferente do que a imagem ilustra.
