Questão de Engenharia Mecânica · FGV DPE-RS 2023 (nº 41)

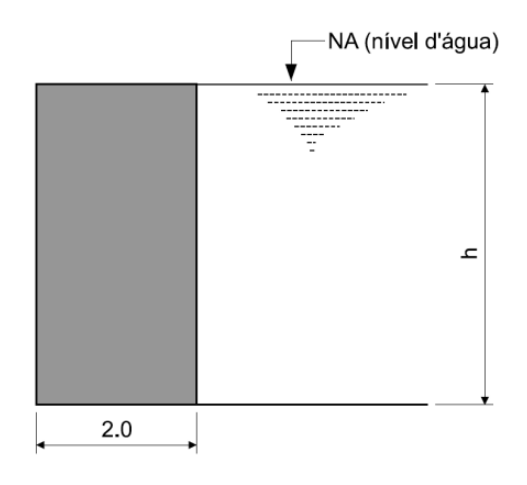

Para evitar o tombamento (rotação) de uma barragem, o momento estabilizador (causado pelo peso da barragem) deve ser maior ou igual ao momento tombador (causado pela pressão da água). O ponto de rotação é a aresta mais externa da base da barragem no lado de jusante (para onde a água flui). No limite do tombamento, esses momentos são iguais.

Cálculo dos momentos (abordagem fisicamente correta):

1. Peso da barragem (P): O peso específico do concreto é $2500 \text{ kgf/m}^3$. Para uma seção de 1m de profundidade, o volume é $2 \text{ m} \times h \text{ m} \times 1 \text{ m} = 2h \text{ m}^3$. O peso é $P = 2500 \text{ kgf/m}^3 \times 2h \text{ m}^3 = 5000h \text{ kgf}$. O peso atua no centro da base, a $1 \text{ m}$ do ponto de rotação.
   • Momento estabilizador ($M_P$): $M_P = P \times 1 \text{ m} = 5000h \text{ kgf.m}$.
2. Força da água ($F_w$): A pressão da água é hidrostática, variando linearmente de zero no topo a $\gamma_{água} \times h$ na base. Considerando $\gamma_{água} = 1000 \text{ kgf/m}^3$, a pressão máxima é $1000h \text{ kgf/m}^2$. A força resultante é a área do triângulo de pressão: $F_w = (1/2) \times (1000h) \times h = 500h^2 \text{ kgf}$. Essa força atua no centroide do triângulo, a $h/3$ da base.
   • Momento tombador ($M_w$): $M_w = F_w \times (h/3) = 500h^2 \times (h/3) = (500/3)h^3 \text{ kgf.m}$.
3. Condição de equilíbrio: $M_P = M_w \implies 5000h = (500/3)h^3$. Dividindo por $500h$, obtemos $10 = (1/3)h^2 \implies h^2 = 30 \implies h = \sqrt{30} \approx 5,47 \text{ m}$. Este valor não está nas opções.

Para chegar ao gabarito D, é necessário assumir uma simplificação comum, mas fisicamente incorreta para pressão hidrostática, onde a força da água é calculada como se a pressão fosse constante em toda a altura e atuasse no centro da altura.

Cálculo dos momentos (abordagem que leva ao gabarito D):

1. Momento estabilizador ($M_P$): Permanece o mesmo: $M_P = 5000h \text{ kgf.m}$.
2. Força da água ($F_w$ - simplificada): Assume-se que a pressão é constante ($\gamma_{água} \times h$) em toda a altura. A força resultante seria $F_w = (\gamma_{água} \times h) \times h = 1000h^2 \text{ kgf}$. Essa força atuaria no centro da altura, a $h/2$ da base.
   • Momento tombador ($M_w$ - simplificado): $M_w = F_w \times (h/2) = 1000h^2 \times (h/2) = 500h^3 \text{ kgf.m}$.
3. Condição de equilíbrio (com simplificação): $M_P = M_w \implies 5000h = 500h^3$. Dividindo por $500h$, obtemos $10 = h^2 \implies h = \sqrt{10} \text{ m}$.

Análise das alternativas:

• (A) Incorreta: $1,41 \text{ m}$ é $\sqrt{2}$, não corresponde aos cálculos.
• (B) Incorreta: $1,58 \text{ m}$ não corresponde aos cálculos.
• (C) Incorreta: $2,82 \text{ m}$ é $2\sqrt{2} = \sqrt{8}$, não corresponde aos cálculos.
• (D) Correta: Se considerarmos uma simplificação (comum em alguns contextos, mas fisicamente incorreta para pressão hidrostática) onde a força da água é calculada como se a pressão fosse constante em toda a altura ($1000h$) e atuasse no centro da altura ($h/2$), a equação de equilíbrio se torna $5000h = 1000h^2 \times (h/2) = 500h^3$. Resolvendo, $h^2 = 10$, então $h = \sqrt{10} = 3,16 \text{ m}$.
• (E) Incorreta: $4,48 \text{ m}$ é $2\sqrt{5} = \sqrt{20}$. Este resultado seria obtido se a força da água fosse calculada corretamente ($500h^2$), mas seu ponto de aplicação fosse incorretamente assumido como $h/2$ (em vez de $h/3$), levando a $5000h = 500h^2 \times (h/2) = 250h^3 \implies h^2 = 20$. Esta é uma "pegadinha" comum.
