Questão de Engenharia Civil · FGV DPE-RS 2023 (nº 61)

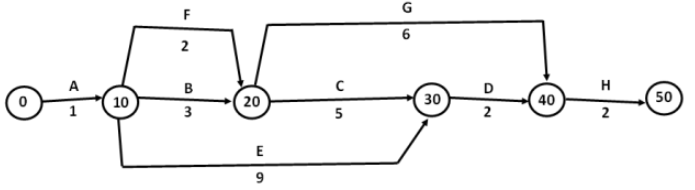

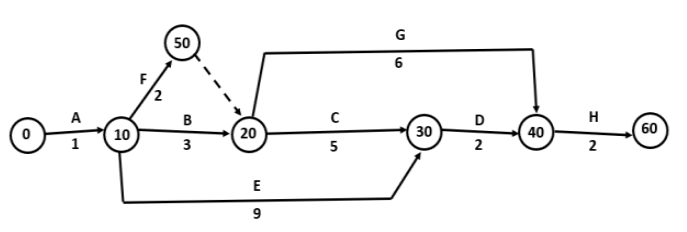

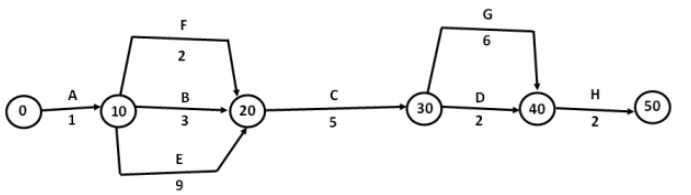

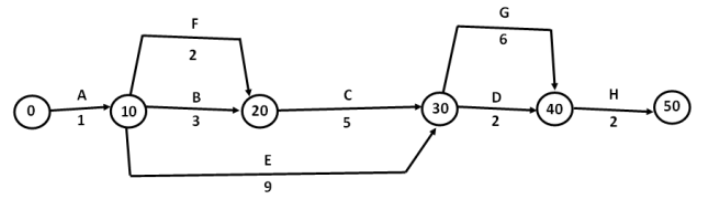

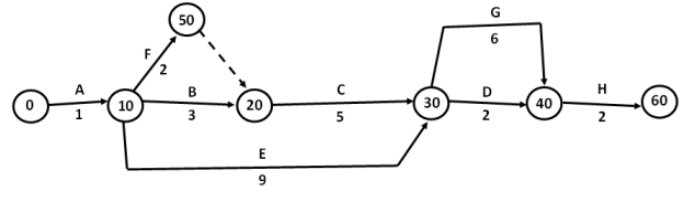

Um diagrama de rede (ou diagrama de setas, PERT/CPM com atividades em flechas) representa as atividades como setas e os eventos (início/fim de atividades) como nós (círculos), mostrando a sequência e as dependências do projeto.

(A) Incorreta: Esta alternativa é idêntica à alternativa C, que é o gabarito. Se C é correta, A também seria, mas a questão pede uma única resposta.
(B) Incorreta: A armadilha aqui é a representação da convergência para a atividade H. O diagrama mostra que D e G convergem primeiro, e depois F se junta a esse ponto de convergência para iniciar H. Isso não representa corretamente que D, F e G devem todos terminar de forma independente antes de H começar. F deve ser um predecessor paralelo a D e G para H.
(C) Correta: Este diagrama representa corretamente todas as dependências do Gantt:
* A, B, C são sequenciais (A -> B -> C).
* Após C, as atividades D, E e G podem começar em paralelo (saem do mesmo nó final de C).
* F depende de E (E -> F).
* A atividade H só pode começar após D, F e G estarem concluídas. Isso é corretamente representado pela convergência dos nós finais de D, F e G em um único nó, do qual H se inicia.
(D) Incorreta: A representação da convergência para H está confusa e incorreta. Há uma seta "fantasma" ou "dummy" do final de G para o nó onde D e F convergem, o que não é a forma padrão de representar a dependência de G para H em paralelo com D e F. A forma correta seria os nós finais de D, F e G convergirem diretamente para o nó de início de H.
(E) Incorreta: Esta alternativa apresenta um erro grave na sequência. Ela mostra que F só pode começar depois que D e G terminarem (D e G convergem para o início de F), o que está incorreto. Pelo Gantt, F depende apenas de E, e D e G são atividades paralelas a E, todas dependendo de C.
