Questão de Engenharia Elétrica · FCC TRT23 2022 (nº 35)

No AutoCAD, os ícones são representações visuais dos comandos, que são instruções que você dá ao programa para criar, modificar ou visualizar seu desenho. Identificar esses ícones é fundamental para navegar e trabalhar eficientemente.

(A) Incorreta: O comando `DRAW LINE` (ou apenas `LINE`) é usado para desenhar linhas e seu ícone geralmente é uma linha simples.

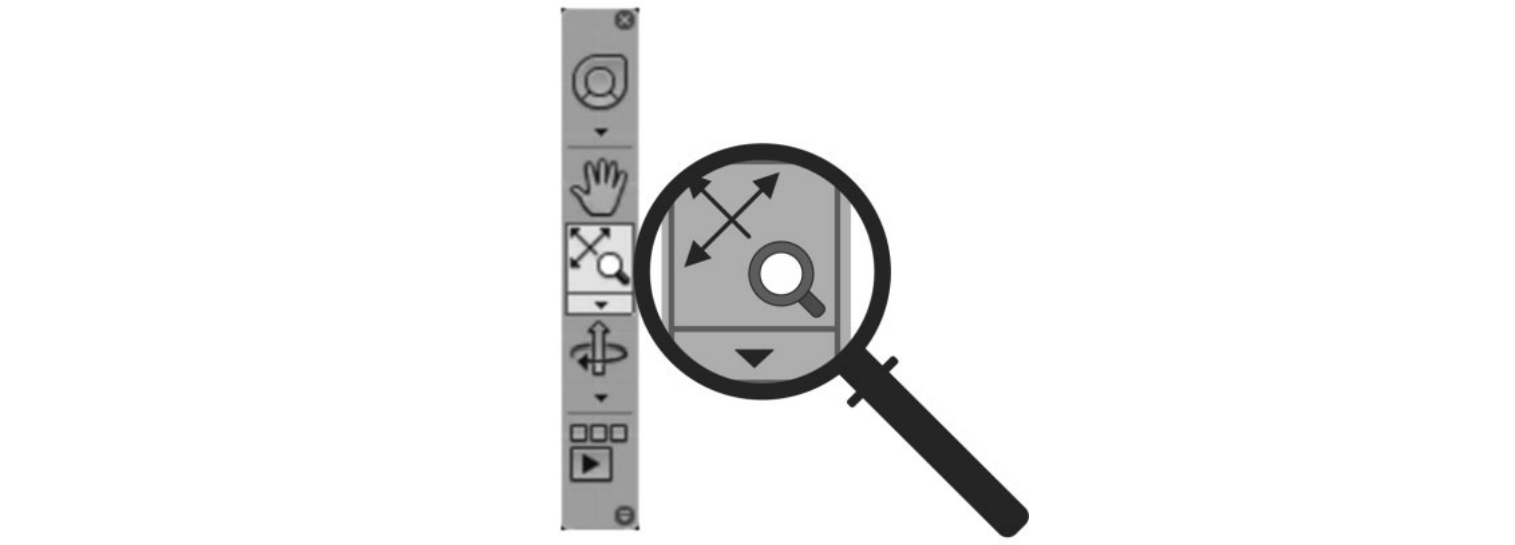

(B) Correta: O ícone em destaque, uma lupa com um sinal de mais (ou com uma seta para opções de zoom), é o símbolo universal para o comando `ZOOM`, que permite aproximar ou afastar a visualização do desenho.
(C) Incorreta: O comando `PAN` é usado para mover a área visível do desenho sem alterar a ampliação, e seu ícone é tipicamente uma mão.
(D) Incorreta: `OSNAP` (Object Snap) é uma ferramenta de precisão que ajuda a selecionar pontos específicos em objetos existentes (como extremidades ou centros), e seu ícone é geralmente um quadrado com um pequeno símbolo geométrico.
(E) Incorreta: O comando `ERASE` é usado para apagar objetos do desenho, e seu ícone costuma ser um borracha ou um lápis com um 'X'.
