Questão de Engenharia Elétrica · FCC TRT23 2022 (nº 21)

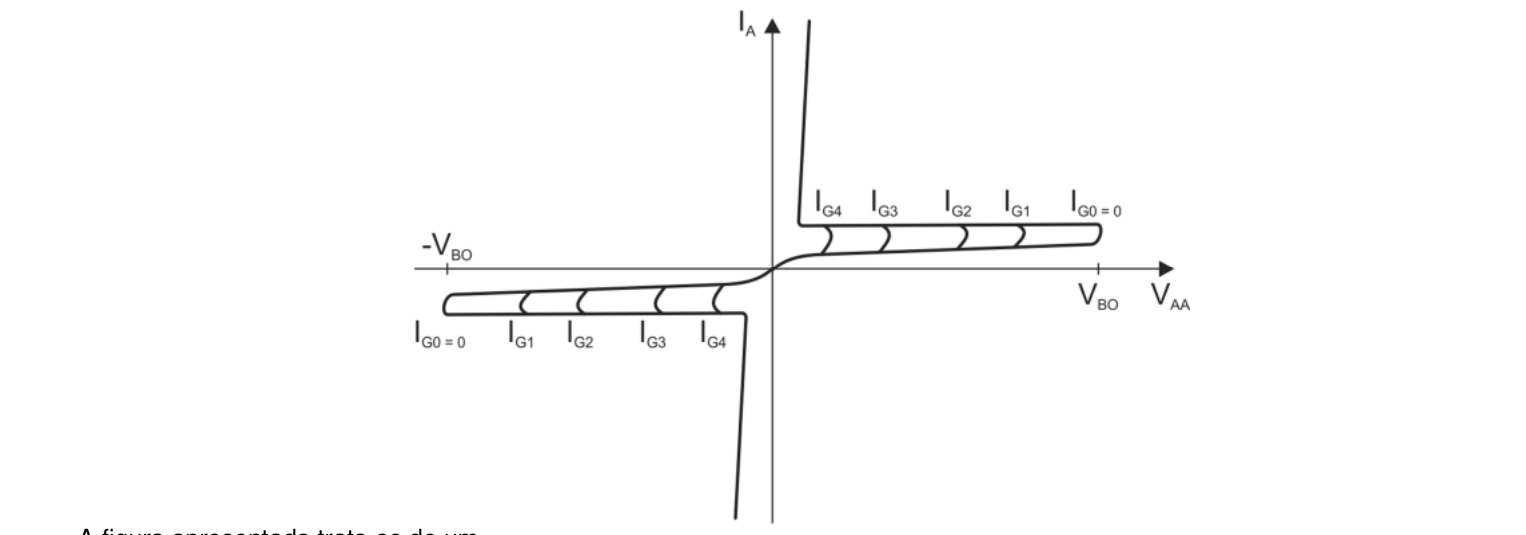

A curva característica de um componente eletrônico mostra a relação entre a tensão aplicada e a corrente que o atravessa, revelando seu comportamento e modo de operação. A figura exibe uma curva simétrica, onde o dispositivo bloqueia a corrente até uma tensão de ruptura (positiva ou negativa), após a qual passa a conduzir com baixa queda de tensão em ambas as direções.

• (A) Incorreta: O DIAC é um dispositivo bidirecional com curva simétrica, mas é um diodo de disparo (sem porta de controle) e geralmente não é a representação mais abrangente para um "tiristor" com essa curva de chaveamento de potência.
• (B) Incorreta: O SCR (Retificador Controlado de Silício) é um tiristor unidirecional, ou seja, conduz corrente em apenas uma direção (primeiro quadrante) após ser disparado e bloqueia na direção inversa, não apresentando uma curva característica simétrica como a mostrada. Armadilha da banca: O contexto menciona "Tiristores (SCR)", o que pode levar o aluno a pensar que a curva é de um SCR. No entanto, a simetria da curva para tensões e correntes positivas e negativas é o fator decisivo que o distingue.
• (C) Incorreta: O UJT (Transistor Unijunção) é um dispositivo de três terminais usado para disparo e oscilação, e sua curva característica de tensão-corrente é bem diferente, apresentando uma região de resistência negativa.
• (D) Correta: O TRIAC (Triodo para Corrente Alternada) é um tiristor bidirecional, o que significa que ele pode conduzir corrente em ambas as direções (primeiro e terceiro quadrantes) após ser disparado, apresentando uma curva característica simétrica de chaveamento, idêntica à mostrada na figura.
• (E) Incorreta: O FET (Transistor de Efeito de Campo) é um transistor controlado por tensão, e suas curvas características (geralmente corrente de dreno vs. tensão dreno-fonte para diferentes tensões de porta) são fundamentalmente diferentes da curva de chaveamento de um tiristor apresentada.
