Questão de Tecnologia da Informação · FCC TRT19 2022 (nº 51)

O conceito-chave aqui é diferenciar os dispositivos de interconexão de rede com base em sua inteligência e na camada do modelo OSI em que operam. Um hub é "burro" e apenas repete o sinal para todos; uma bridge é "inteligente" e filtra o tráfego entre segmentos de rede com base no endereço MAC; um switch é uma bridge mais avançada, permitindo comunicação dedicada entre portas.

• (A) Incorreta: A figura I é um hub, não uma bridge. A figura II é uma bridge, não um gateway. A figura III é um switch.
• (B) Incorreta: A figura II mostra uma bridge (filtragem por MAC), não um roteador (encaminhamento por IP). A figura III mostra um switch, não um gateway.
• (C) Incorreta: A figura I é um hub, não um repetidor (embora ambos operem na camada física, o hub conecta múltiplos dispositivos). A figura II é uma bridge, não um switch (o switch é a figura III). A figura III é um switch, não um roteador.
• (D) Incorreta: A figura I é um hub, não um gateway. A figura II é uma bridge, não um repetidor. A figura III é um switch.
• (E) Correta:

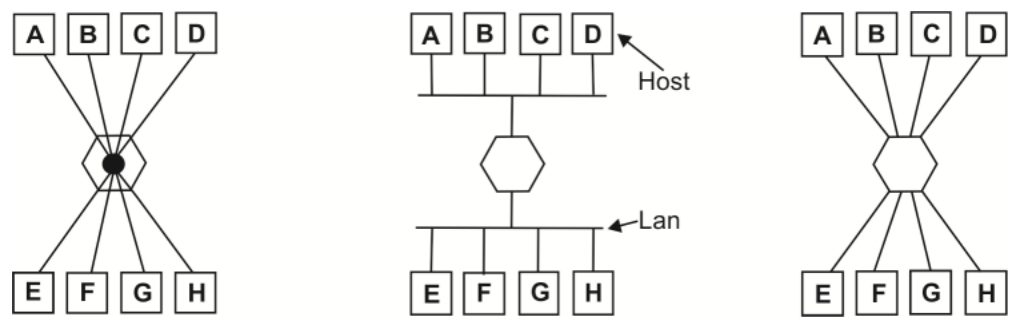

  • A Configuração I mostra um dispositivo central que recebe dados de um computador (A) e os retransmite para todos os outros (B, C, D). Essa é a funcionalidade de um hub, que opera na camada física (Camada 1) e não possui inteligência para direcionar o tráfego, apenas o replica.
  • A Configuração II mostra um dispositivo que conecta dois segmentos de rede (A, B de um lado; C, D do outro) e filtra o tráfego com base nos endereços MAC (endereços físicos dos dispositivos). Ele aprende onde cada dispositivo está e só encaminha os dados para o segmento correto, evitando colisões e tráfego desnecessário. Essa é a funcionalidade de uma bridge, que opera na camada de enlace (Camada 2).
  • A Configuração III mostra um dispositivo que conecta vários computadores (E, F, G, H) e encaminha os dados de forma inteligente e dedicada entre as portas, ou seja, E pode se comunicar com F sem que G e H recebam esse tráfego, e G pode se comunicar com H simultaneamente. Essa é a funcionalidade de um switch, que também opera na camada de enlace (Camada 2), mas é mais avançado que uma bridge, com múltiplas portas e a capacidade de criar micro-segmentos de rede.
  • Armadilha do distrator mais tentador (B): A alternativa B tenta confundir o aluno com termos como "roteador" e "gateway". Um roteador opera na Camada 3 (Rede) e conecta redes diferentes (baseado em IP), o que não é o caso da figura II que mostra segmentação de uma LAN por MAC. Um gateway é um conceito mais amplo, um ponto de entrada/saída entre redes que usam protocolos diferentes, e não descreve a função específica de encaminhamento inteligente de um switch como na figura III. A chave é entender que a figura II e III operam na camada de enlace (MAC), enquanto roteadores e gateways geralmente envolvem a camada de rede (IP) ou camadas superiores.
