Questão de Engenharia Elétrica · FCC TRT17 2022 (nº 43)

A conversão analógico-digital (A/D) transforma um sinal elétrico contínuo (analógico) em uma sequência de números digitais, permitindo que computadores e microcontroladores o processem. Esse processo tem três etapas principais e sequenciais: amostragem, quantização e codificação.

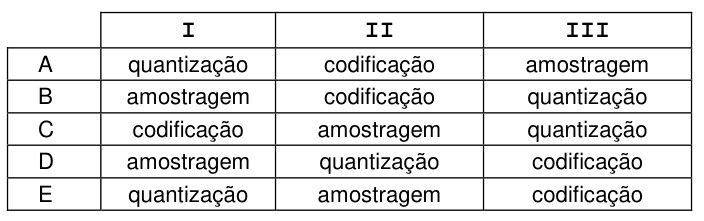

• (A) Incorreta: A ordem das etapas está completamente errada. A amostragem é a primeira etapa, não a última, e a quantização não é a primeira.
• (B) Incorreta: Embora a amostragem (I) esteja correta como primeira etapa, a ordem de II (codificação) e III (quantização) está invertida. A quantização deve ocorrer antes da codificação para definir os níveis discretos que serão representados em binário. Armadilha da banca: Esta é uma pegadinha comum, pois muitos estudantes confundem a ordem entre quantização e codificação. Lembre-se: primeiro você "arredonda" o valor (quantiza) e só depois atribui um código binário a esse valor arredondado (codifica).
• (C) Incorreta: A ordem das etapas está completamente errada, começando com codificação, que é a última etapa.
• (D) Correta:
  • I: Amostragem: O sinal analógico contínuo é "fatiado" no tempo, coletando amostras em intervalos regulares. O resultado é um sinal discreto no tempo, mas ainda contínuo em amplitude.
  • II: Quantização: As amostras coletadas são arredondadas para o nível de amplitude discreto mais próximo de um conjunto finito de valores pré-definidos. Isso transforma o sinal de contínuo em amplitude para discreto em amplitude.
  • III: Codificação: Cada um dos níveis de amplitude discretos (quantizados) é então convertido em um código binário (uma sequência de 0s e 1s), que é a representação digital final do sinal.
• (E) Incorreta: A ordem das etapas I (quantização) e II (amostragem) está invertida. A amostragem sempre precede a quantização.
