Questão nº 34
Questão de Engenharia Elétrica · FCC TRT17 2022 (nº 34)
FCC2022Analista Judiciário - Área Apoio Especializado - Especialidade Engenharia (Elétrica)Engenharia Elétrica
Gabarito: Cver comentário ↓

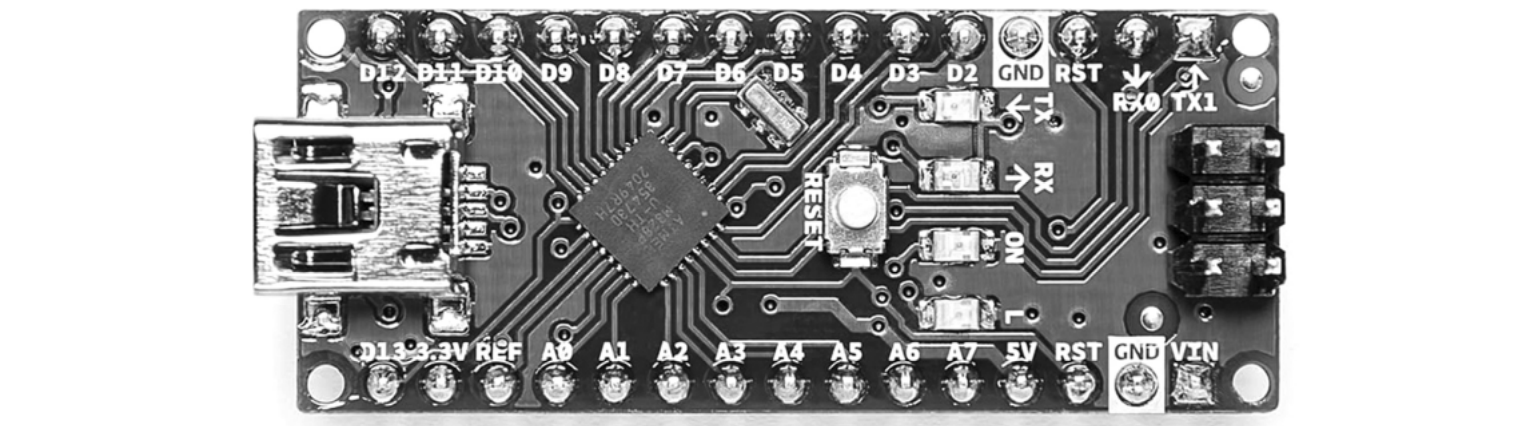

A imagem abaixo corresponde ao Arduino Nano.
Analisando a sua pinagem, a quantidade total de entradas analógicas que ele possui é:
- A6
- B4
- C8 (alternativa correta)
- D10
- E7
Resposta comentada
Gabarito Alternativa C
As entradas analógicas de um microcontrolador são pinos especiais que conseguem ler valores de tensão que variam continuamente (como a saída de um sensor de temperatura ou luz), diferentemente dos pinos digitais que leem apenas "ligado" ou "desligado".
- (A) Incorreta: Esta é a quantidade de entradas analógicas do Arduino Uno, uma confusão comum, mas o Nano possui mais.
- (B) Incorreta: O Arduino Nano possui mais entradas analógicas do que esta quantidade.
- (C) Correta: Analisando a pinagem do Arduino Nano na imagem, podemos identificar os pinos A0, A1, A2, A3, A4, A5, A6 e A7, totalizando 8 entradas analógicas.
- (D) Incorreta: O Arduino Nano padrão não possui 10 entradas analógicas.
- (E) Incorreta: Esta contagem pode ocorrer se o pino A0 for esquecido ou se houver alguma outra falha na contagem.
Fonte: FCC TRT17 2022 Analista Judiciário - Área Apoio Especializado - Especialidade Engenharia (Elétrica) (Caderno Tipo 001). Reproduzida para fins de estudo.
