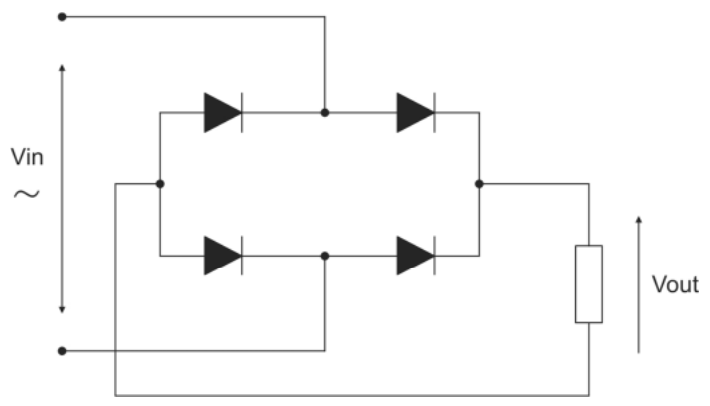

Questão de Engenharia Elétrica · FCC TRT17 2022 (nº 35)

Um retificador é um circuito que transforma uma tensão alternada (AC), que muda de polaridade, em uma tensão contínua pulsante (DC), que mantém a mesma polaridade mas varia de valor. Os diodos de silício usados nesses circuitos conduzem corrente apenas em uma direção e causam uma pequena queda de tensão (cerca de 0,7 V) quando estão ativos.

Para calcular a tensão de saída:

1. Primeiro, converte-se a tensão de entrada RMS para pico: $V_{pico\_entrada} = V_{rms} \times \sqrt{2} = 24 \text{ V} \times 1,414 \approx 33,94 \text{ V}$.
2. Em uma ponte retificadora de onda completa, a corrente passa por dois diodos em série em cada semiciclo. Assim, há uma queda de tensão de $2 \times V_{diodo}$. Para diodos de silício, $V_{diodo} \approx 0,7 \text{ V}$.
3. A tensão de pico de saída é: $V_{pico\_saida} = V_{pico\_entrada} - (2 \times V_{diodo}) = 33,94 \text{ V} - (2 \times 0,7 \text{ V}) = 33,94 \text{ V} - 1,4 \text{ V} = 32,54 \text{ V}$.
4. Como não há capacitor de filtro no circuito, a tensão de saída será retificada (sempre positiva) e pulsante (variando de zero ao pico calculado).

(A) Correta: A tensão de saída é retificada (sempre positiva) e pulsante (não é constante, varia de zero ao pico), e o valor de pico calculado é de aproximadamente $32,54 \text{ V}$, que está de acordo com $32 \text{ V}$.
(B) Incorreta: O valor de pico de aproximadamente $12 \text{ V}$ está incorreto. A armadilha aqui é a confusão na conversão de RMS para pico ou a interpretação errada do tipo de retificador, levando a um valor de pico muito baixo.
(C) Incorreta: A tensão não é contínua e estabilizada, pois não há filtro capacitivo nem regulador de tensão. O valor de pico de $48 \text{ V}$ também está incorreto.
(D) Incorreta: A tensão de saída é retificada (DC pulsante), não alternada. O valor de pico de $34 \text{ V}$ está próximo da tensão de pico de entrada, mas não considera a queda de tensão nos diodos.
(E) Incorreta: A tensão de saída é pulsante (formato de semiciclos senoidais), não retangular. O valor de pico de $20 \text{ V}$ também está incorreto.
