Questão nº 54
Questão de Engenharia Mecânica · FCC TJ-MA 2019 (nº 54)

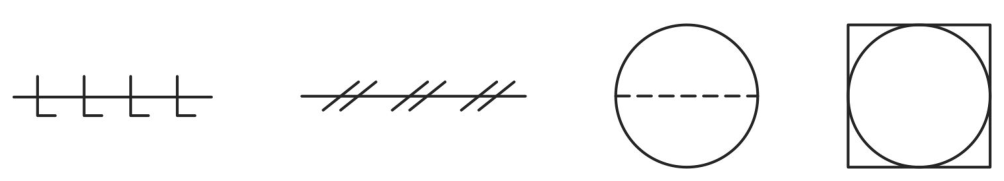

Sendo a Instrumentação uma ciência que aplica e desenvolve técnicas para adequação de instrumentos em equipamentos e processos, é muito importante ao profissional que atua na área ter conhecimento das simbologias empregadas em fluxogramas de processos. Abaixo são apresentados símbolos que seguem a Norma ANSI/ISA-S5.1.
As figuras 1; 2; 3; 4 são símbolos que correspondem, respectivamente, a:
- Asinal de ligação por software; sinal elétrico; instrumento discreto montado em painel principal acessível ao operador; instrumento compartilhado em painel principal não acessível ao operador.
- Bsinal de ligação por software; sinal hidráulico; instrumento compartilhado em painel auxiliar acessível ao operador; instrumento discreto montado em campo.
- Csinal pneumático; sinal elétrico; instrumento compartilhado em painel auxiliar acessível ao operador; instrumento compartilhado montado em campo.
- Dsinal hidráulico; sinal pneumático; instrumento compartilhado em painel principal acessível ao operador; instrumento discreto em painel principal não acessível ao operador.
- Esinal hidráulico; sinal pneumático; instrumento discreto em painel auxiliar não acessível ao operador; instrumento compartilhado montado em campo. (alternativa correta)
Resposta comentada
Gabarito Alternativa E
A simbologia ANSI/ISA-S5.1 é um padrão internacional para representar graficamente instrumentos e suas conexões em diagramas de processo, permitindo que profissionais da área entendam rapidamente a função e localização de cada componente.
- Símbolo 1 (linha com duas barras transversais): Representa um sinal hidráulico.
- Símbolo 2 (linha com uma barra transversal): Representa um sinal pneumático.
- Símbolo 3 (círculo dentro de um quadrado sem linha horizontal): O círculo indica um instrumento discreto (função única). O quadrado indica que está montado em um painel auxiliar. A ausência de uma linha horizontal através do quadrado indica que ele não é acessível ao operador.
- Símbolo 4 (círculo duplo sem forma externa): O círculo duplo indica uma função compartilhada (geralmente de um sistema de controle distribuído - DCS). A ausência de uma forma externa indica que está montado em campo.
(A) Incorreta: Confunde os tipos de sinais e as características dos instrumentos. O símbolo 1 não é software, o 2 não é elétrico. O 3 não é painel principal acessível, e o 4 não é painel.
(B) Incorreta: Confunde os tipos de sinais e as características dos instrumentos. O símbolo 1 não é software, o 2 não é hidráulico. O 3 não é compartilhado acessível, e o 4 não é discreto.
(C) Incorreta: Confunde os tipos de sinais e as características dos instrumentos. O símbolo 1 não é pneumático, o 2 não é elétrico. O 3 não é compartilhado acessível.
(D) Incorreta: Embora os sinais 1 (hidráulico) e 2 (pneumático) estejam corretos, as descrições dos instrumentos 3 e 4 estão erradas. O símbolo 3 é um instrumento discreto (não compartilhado), em painel auxiliar (não principal) e não acessível ao operador. O símbolo 4 é uma função compartilhada (não discreta) e montada em campo (não em painel). Armadilha da banca: Esta alternativa é tentadora por acertar os dois primeiros símbolos, mas erra completamente a interpretação dos instrumentos 3 e 4, que exigem atenção aos detalhes da simbologia (círculo vs. círculo duplo, quadrado vs. sem quadrado, linha horizontal vs. sem linha).
(E) Correta: O símbolo 1 corresponde a sinal hidráulico; o símbolo 2 a sinal pneumático; o símbolo 3 a instrumento discreto em painel auxiliar não acessível ao operador; e o símbolo 4 a instrumento compartilhado montado em campo. Todas as correspondências estão de acordo com a norma ANSI/ISA-S5.1.
Fonte: FCC TJ-MA 2019 Analista Judiciário - Engenheiro Mecânico (Caderno Tipo 1). Reproduzida para fins de estudo.
