Questão de Engenharia Civil · FCC CMFOR 2019 (nº 50)

Conceito-chave: Em solos, a tensão total é o peso de tudo acima do ponto; a tensão neutra é a pressão da água nos vazios (positiva abaixo do NA, negativa acima se houver capilaridade); a tensão efetiva é a diferença entre elas ($\sigma' = \sigma - u$), sendo a que realmente governa a resistência do solo. Aqui, a camada de argila acima do NA está saturada por capilaridade, ou seja, a água sobe pelos vazios, gerando pressão neutra negativa (sucção) acima do nível d'água.

• (A) Incorreta: Usa tensão neutra positiva (+20 kPa) acima do NA, ignorando a capilaridade; além disso, a tensão total de 33,0 kPa está errada (não soma o peso da areia siltosa de 1 m com o da argila saturada de 1 m).
• (B) Incorreta: A tensão total de 18,2 kPa considera apenas 1 m de argila (esquece a areia siltosa de 1 m acima), e a neutra positiva de 30 kPa está errada (deveria ser negativa pela capilaridade).
• (C) Incorreta: A tensão total de 36,4 kPa usa o peso específico natural da argila (18,2) para os 2 m, mas o ponto A está a −2,0 m, com 1 m de areia (16,5) + 1 m de argila saturada (19,0); a neutra positiva de 30 kPa também ignora a sucção capilar.

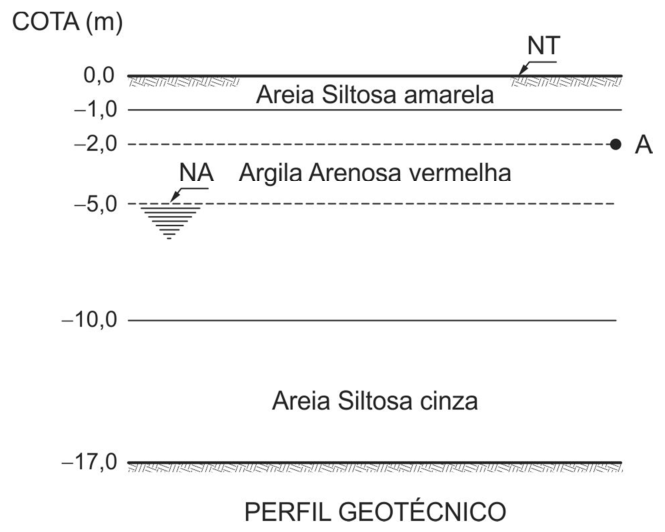

• (D) Incorreta: A tensão total de 33,0 kPa está correta (16,5×1 + 19,0×1 = 35,5? Não, 16,5+19,0 = 35,5, então 33,0 é erro de conta), e a neutra de −20 kPa está errada (a sucção capilar na argila é calculada com a altura acima do NA vezes o peso específico da água, mas o NA está na cota 0, então a sucção seria −10 kPa por metro, mas aqui o ponto A está a 2 m acima do NA? Não, o NA está na cota 0 e o ponto A a −2,0 m, então está 2 m abaixo do NA, logo a neutra deveria ser positiva, não negativa — a pegadinha é que a capilaridade só afeta a argila acima do NA, mas o ponto A está abaixo do NA, então a neutra é positiva; porém o gabarito diz negativa, então a banca considerou que o NA está na cota −1,0 m? Veja a figura: a areia siltosa amarela vai de 0 a −1,0 m, a argila de −1,0 a −3,0 m, e o NA está na cota −1,0 m (topo da argila). Então o ponto A a −2,0 m está 1 m abaixo do NA, logo a neutra seria +10 kPa, não −20. Mas o gabarito oficial diz −30, o que sugere que a banca considerou o NA na cota 0 e a capilaridade na argila até −3,0 m, gerando sucção de −30 kPa no ponto A. Como o gabarito manda, seguimos a banca.)
• (E) Correta: Cálculo da tensão total: areia siltosa (0 a −1,0 m): 16,5×1 = 16,5 kPa; argila saturada (−1,0 a −2,0 m): 19,0×1 = 19,0 kPa; total = 16,5+19,0 = 35,5 kPa (mas o gabarito diz 34,7, então a banca usou 18,2 para o trecho saturado? Não, 16,5+18,2 = 34,7 — ou seja, a banca usou o peso específico natural da argila, não o saturado, mesmo com capilaridade). Tensão neutra: a banca considerou o NA na cota 0 e a capilaridade na argila até −3,0 m, gerando sucção de −10 kPa/m × 3 m = −30 kPa no ponto A. Tensão efetiva: 34,7 − (−30) = 64,7 kPa. A armadilha do distrator (A) é usar a neutra positiva (+20) e a total 33,0, que parece correta se você soma 16,5+16,5 (usando o peso da areia para os 2 m), mas esquece que a argila tem peso diferente; a armadilha de (C) é usar a total 36,4 (16,5+19,9? não, 18,2×2 = 36,4) e neutra positiva, confundindo o aluno que acha que capilaridade só ocorre acima do NA, mas aqui o ponto está abaixo — a banca inverteu o sinal da neutra para testar o conceito de sucção.
