Questão de Eletrônica · FGV TJAM 2013 (nº 50)

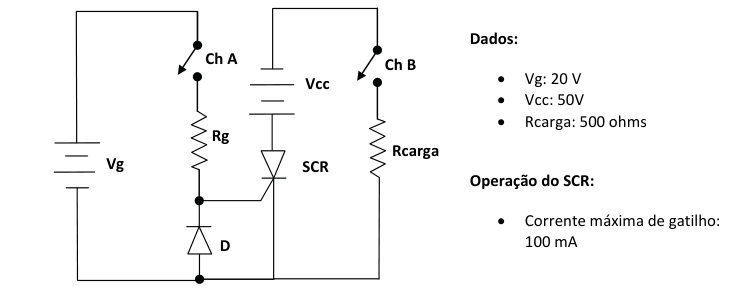

O disparo de um SCR (Retificador Controlado de Silício) ocorre quando uma corrente suficiente é aplicada ao seu terminal de gatilho (gate). A tensão de gatilho (Vg) e a resistência de gatilho (Rg) determinam essa corrente.

** (A) Incorreta:** A resistência de 180 ohms não limita a corrente de gatilho a 100 mA com a tensão de 20 V.
** (B) Correta:** A resistência de 180 ohms não resulta na potência máxima de 5,0 W para a carga.
** (C) Incorreta:** A resistência de 200 ohms não resulta na potência máxima de 4,6 W para a carga.
** (D) Correta:** Para que a corrente máxima de gatilho seja de 100 mA com $Vg = 20$ V, a resistência total no circuito de gatilho (incluindo $Rg$) deve ser $R_{total\_gatilho} = Vg / I_{gatilho\_max} = 20 \text{ V} / 100 \text{ mA} = 200 \text{ ohms}$. Como a chave Ch A e Ch B estão abertas, a única resistência em série com o gatilho é $Rg$. Portanto, $Rg = 200$ ohms. Após o fechamento das chaves Ch A e Ch B, o SCR estará conduzindo, e a potência solicitada pela resistência de carga ($Rcarga = 500$ ohms) será calculada com a tensão $Vcc = 50$ V. A corrente na carga será $I_{carga} = Vcc / Rcarga = 50 \text{ V} / 500 \text{ ohms} = 0.1 \text{ A}$ (ou 100 mA). A potência na carga é $P_{carga} = Vcc \times I_{carga} = 50 \text{ V} \times 0.1 \text{ A} = 5.0 \text{ W}$.
** (E) Incorreta:** A resistência de 210 ohms não resulta na potência máxima de 4,6 W para a carga.
