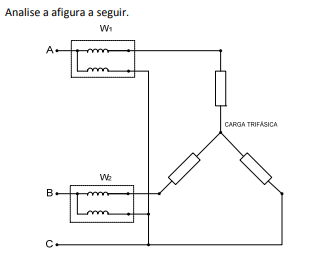

Questão de Eletricidade e Eletrônica · FGV TJAM 2013 (nº 45)

O método dos dois wattímetros é uma técnica para medir a potência elétrica (a energia que realmente realiza trabalho) e a potência reativa (a energia que oscila entre a fonte e a carga, sem realizar trabalho útil) em sistemas trifásicos, usando apenas dois medidores de potência.

(A) Incorreta: A potência reativa não é dividida por $\sqrt{3}$ nessa fórmula; o fator $\sqrt{3}$ é um multiplicador.
(B) Incorreta: A potência reativa não é uma variação da potência ativa dividida por $\sqrt{3}$.
(C) Incorreta: A potência ativa é a soma direta $W_1 + W_2$, sem multiplicação por $\sqrt{3}$. A potência reativa está incompleta, faltando o fator $\sqrt{3}$.
(D) Incorreta: Esta é a armadilha mais comum. A potência reativa não é simplesmente a diferença entre as leituras dos wattímetros. Para sistemas trifásicos equilibrados, a potência reativa ($Q$) é $\sqrt{3}$ vezes a diferença algébrica das leituras dos wattímetros, ou seja, $Q = \sqrt{3} |W_1 - W_2|$. A ausência do $\sqrt{3}$ torna esta alternativa incorreta.
(E) Correta: Para um sistema trifásico equilibrado medido pelo método dos dois wattímetros, a potência ativa ($P$) total é a soma algébrica das leituras dos dois wattímetros: $P = W_1 + W_2$. A potência reativa ($Q$) total é $\sqrt{3}$ vezes o valor absoluto da diferença entre as leituras dos wattímetros: $Q = \sqrt{3} |W_1 - W_2|$.
